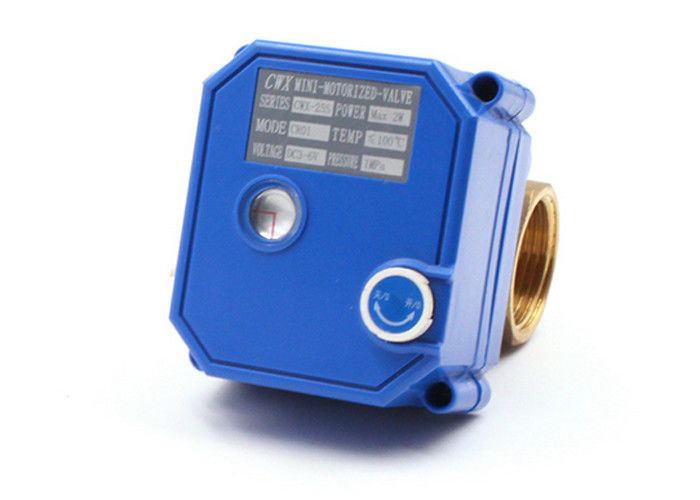

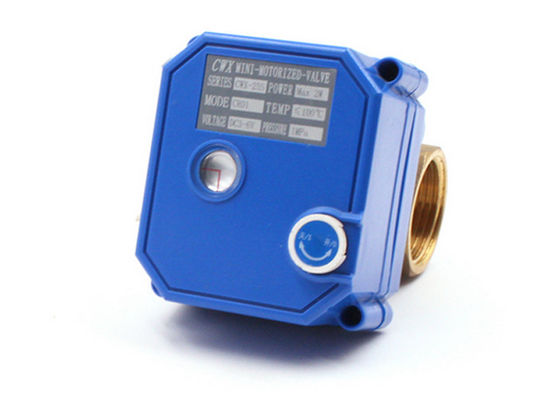

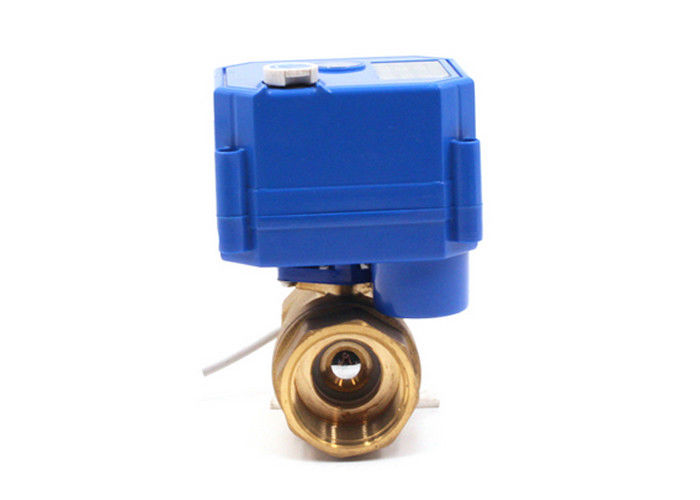

شیرهای گرمایش برنجی منطقه حرارتی Baseboard Radiant Heating 2.5 NM Torque DN8

دریچه های گرمایش منطقه برنجی ، محرک شیرهای توپی ضد زنگ برای شیر منطقه سیستم گرمایش



توضیحات محصول



دریچه توپی منطقه ای موتوری یک شیر مخصوص است که می تواند جریان آب را از طریق سیستم گرمایش تنظیم کند.وقتی شیر منطقه بسته شود ، جریان آب به رادیاتورهای شما کاملاً مسدود می شود تا سرد بمانند.وقتی باز است ، آب گرم اجازه می دهد تا از آنجا جریان یابد تا خانه شما گرم شود.



امکانات

1. حداکثر طول عمر خدمات

2. لغو دستی ، سوپاپ را می توان هنگام قطع برق کار کرد.

3. نشانگر ابعاد و موقعیت کوتاه

4. عملکرد خوب آب بندی ، محفظه IP65



کاربرد

مزایای

• بدنه سوپاپ شنبه با طراحی ساختار مناسب و بهترین ماده برای استفاده

نه	مال ما	محصولات عادی
مهر و موم شافت شیر	مهر و موم چهار برابر	مهر و موم دوتایی
مهره مهره ای	روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت	چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور
بین بدنه شیر و محفظه مهر و موم کنید	شیار مهر و موم	هیچ یک
گشتاور	هموار و سبک	سنگین ، غیر مداوم
زه کشی	آره	هیچ یک

داده های تکنیکی

مدل	25S
جریان کار (mA)	<80
حفاظت	IP65
قدرت (W)	<2
فشار را کار کنید (Mpa)	PN10
گشتاور (NM)	2.5
محدوده قطر (میلی متر)	DN8-DN32 دو طرفه DN8-DN20 سه طرفه
زمان باز / بسته (S)	<8
ولتاژ کار (V)	DC3-6V ؛DC12VAC / DC9-24V ؛AC220V ؛AC85-265V
دمای مایع (℃)	0-90
حالت کنترل	CR01؛CR02؛CR03؛CR04؛CR05

گزینه های سیم کشی

• دو سیم و قطب معکوس (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به CLOSE ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، شیر همچنان موقعیت عبور می کند (کاملا بسته است)

• سه سیم و دو نقطه کنترل (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)

توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است

• سه سیم و یک نقطه کنترل (DC3-6V / 12V / ADC9-24V / AC220V)

1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، دریچه کاملاً باز می ماند

2. قطع SW ، سوپاپ نزدیک ، گرفتن موقعیت ، به طور خودکار خاموش ، سوپاپ باقی می ماند سمت عبور موقعیت (کاملا بسته)

توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است

• دو سیم و برگشت برق (DC3-6V / ADC9-24V / AC220V)

1. اتصال SW ، سوپاپ باز ، موقعیت و قدرت را به طور خودکار خاموش می کند ، شیر کاملاً باز / بسته می شود

2. سوئیچ SW را قطع کنید ، سوپاپ نزدیک است ، موقعیت را قطع می کند و به طور خودکار خاموش می شود ، شیر کاملاً باز / بسته می شود

• میکروکنترلر پنج سیم با بازخورد سیگنال (DC3-6V / 12V / 24V)

1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند

2. اتصال SW و CLOSE ، نزدیک شدن شیر ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،

توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق را "زرد" و "آبی" وصل کنید.
