محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | CE |
شماره مدل: | 8073-DRF01 |
مقدار حداقل تعداد سفارش: | 50 قطعه |
قیمت: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
جزئیات بسته بندی: | جعبه + کارتن مات + پالت |
زمان تحویل: | 15-21 روز |
شرایط پرداخت: | L / C ، T / T ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 200000 مجموعه در ماه |
قطر: | DN8-20 (سوپاپ توپی 3 طرفه) | فشار: | 10 bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
جریان کار: | <80 میلی آمپر | ولتاژ: | DC3-6V / DC12-24V / AC85-265V / AC230V |
قدرت: | <2W | گشتاور: | 2.5 نیوتن متر |
زمان باز / بسته شدن: | <8 ثانیه | نام محصول: | کنترل شیرهای گرمایش از کف |
برجسته: | سوپاپ منطقه دیگ بخار dN15,سوپاپ های گرمایش از کف کف dN15,سوپاپ منطقه دیگ بخار 1.0 مگاپاسکال |

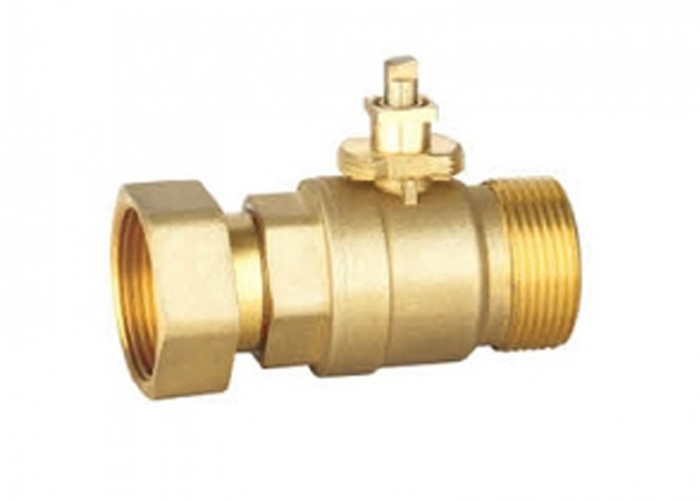

دریچه های منطقه ای ، دریچه های گرمایش برنجی 3 راهه dN15 ، شیر کنترل آب ضد زنگ برای دیگ بخار
توضیحات محصول
یک شیر منطقه ای می تواند شیر گرمایی 3 طرفه باشد ، یا شیر گرمایی دو طرفه مستقیم ، در سمت داغ یا سمت دیگ بخار حلقه لوله گرمایی نصب می شود ، و شیر را در معرض دمای بالاتر و تنش آورتر قرار می دهد.دریچه های توپی کنترل به عقب نصب می شوند: شیر باید به گونه ای نصب شود که فلش روی بدنه سوپاپ متناسب با جهت جریان آب گرم باشد.
امکانات
1. حداکثر طول عمر خدمات
2. لغو دستی ، سوپاپ را می توان هنگام قطع برق کار کرد.
3. نشانگر ابعاد و موقعیت کوتاه
4. عملکرد خوب آب بندی ، محفظه IP65
کاربرد
مزایای
نه | مال ما | محصولات عادی |
مهر و موم شافت شیر | مهر و موم چهار برابر | مهر و موم دوتایی |
مهره مهره ای | روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت | چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور |
بین بدنه شیر و محفظه مهر و موم کنید | شیار مهر و موم | هیچ یک |
گشتاور | هموار و سبک | سنگین ، غیر مداوم |
زه کشی | آره | هیچ یک |
داده های تکنیکی
مدل | 20P-1.0B |
آمپر کار (میلی آمپر) | حداکثر 80 |
حفاظت | IP65 |
قدرت (W) | <2 |
عملکرد فشار (Mpa) | PN10 |
گشتاور (NM) | 2 |
دامنه Dia | DN8-32 (مستقیم) ؛DN15-20 (سه راهی سه راهی) |
باز / بستن (S) | مستقیم: <7s؛سه راهی: <13s |
ولت کار(V) | DC3-6V ، DC12V |
دمای رسانه (℃) | 0-90 |
کنترل | CR01 ، CR02 ، CR05 |
شیر بدن مواد | درگاه اتصال | قطر | د | ل | ح | دبلیو |
(میلی متر) | (کیلوگرم) | |||||
برنجی | قطر کامل نخ هر دو ماده | DN8 | 8 | 46 | 31 | 0.232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0.308 | ||
DN20 | 15 | 66 | 38 | 0.389 | ||
DN25 | 20 | 72 | 47 | 0.478 | ||
عمودی 3 طرفه | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0.367 | ||
نخ زن و مرد | DN15 | 15 | 63 | 38 | 0.307 | |
DN20 | 15 | 66 | 38 | 0.337 | ||
DN32 | 20 | 76 | 50 | 0.569 | ||
نخ هر دو نر | DN15 | 15 | 68 | 38 | 0.299 |
گزینه های سیم کشی
1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. اتصال SW به CLOSE ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، شیر همچنان موقعیت عبور می کند (کاملا بسته است)
1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ موقعیت عبور می کند (کاملا بسته است)
توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است
1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، دریچه کاملاً باز می ماند
2. قطع SW ، سوپاپ نزدیک ، گرفتن موقعیت ، به طور خودکار خاموش ، سوپاپ باقی می ماند سمت عبور موقعیت (کاملا بسته)
توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است
1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. اتصال SW به CLOSE ، نزدیک شدن سوپاپ ، گرفتن موقعیت و به طور خودکار خاموش ، شیر کاملاً در موقعیت نزدیک باقی می ماند
توجه: AC24V / AC220V فقط برای شیر برقی سری 50K قابل استفاده است
1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند
2. اتصال SW و CLOSE ، نزدیک شدن شیر ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،
توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق را "زرد" و "آبی" وصل کنید.
