دریچه های گرمایش منطقه موتوری ضد زنگ SS304 با موتور محرک DC

Vlaves منطقه گرمایش PN10 ، شیر توپی ضد زنگ SS304 ، با موتور محرک DC

توضیحات محصول

دریچه های زون ما متشکل از شیر توپی ضد زنگ یا برنج و موتور محرک الکتریکی توسط DC یا AC است.این سیستم کنترل خاموش ، معمولاً باز یا بسته به حالت عادی را در سیستم های هیدرونیک بسته فراهم می کند.مینی شیرهای توپی موتوری می توانند در طیف گسترده ای از برنامه های خنک کننده گرمایش و چگالش مورد استفاده قرار گیرند ، در درجه اول برای استفاده با تخته پایه ، فن کوئل ، رادیاتور ، کنوکتور ، کنترل کننده هوا ، پمپ های حرارتی و برنامه های تابشی طراحی شده است.

امکانات

1. گیربکس تمام فلزی.

2. گشتاور خروجی زیاد است ، مخصوصاً برای سیستم لوله کشی با مقیاس بزرگ.

3. اندازه کوچک ، ساختار جمع و جور ، ظاهر جمع و جور و روشهای مختلف مونتاژ.

4. فناوری ضد انحصاری طراحی بدنه می تواند زمان مقیاس گذاری را به تأخیر بیندازد.

5. عملکرد آب بندی خوب ، درجه آب بندی IP65.

کاربرد

مزایای

• بدنه سوپاپ شنبه با طراحی ساختار مناسب و بهترین ماده برای استفاده

داده های تکنیکی

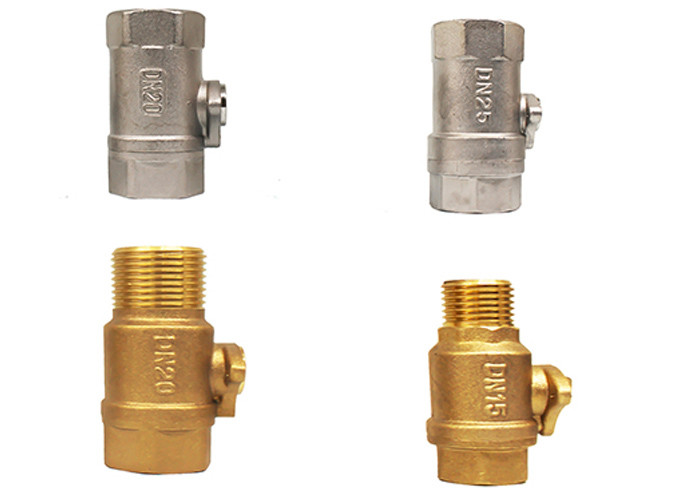

شیر بدن مواد	درگاه اتصال	قطر	د	ل	ح	دبلیو
			(میلی متر)			(کیلوگرم)
برنجی	قطر کامل نخ هر دو ماده	DN8	8	46	31	0.232
		DN10	8	46	31	0.231
		DN15	15	57	38	0.308
		DN20	15	66	38	0.389
		DN25	20	72	47	0.478

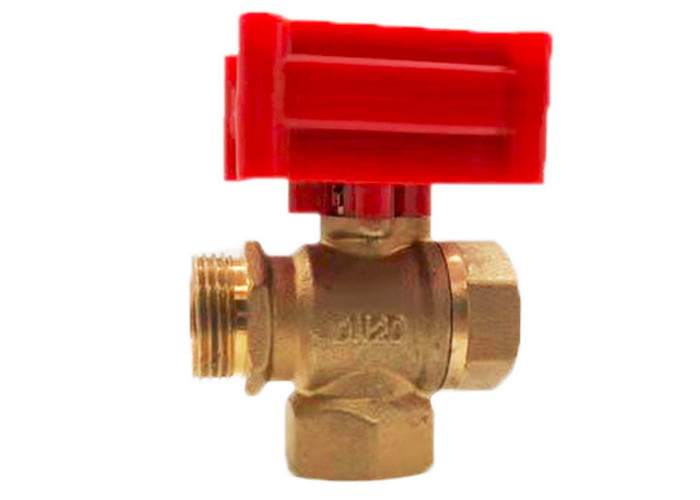

	عمودی 3 طرفه	DN15	12	63	49	0.31
		DN20	15	66	53	0.367
	نخ زن و مرد	DN15	15	63	38	0.307
		DN20	15	66	38	0.337
		DN32	20	76	50	0.569
	نخ هر دو نر	DN15	15	68	38	0.299

گزینه های سیم کشی

• دو سیم و قطب معکوس (DC3-6V / DC12V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به CLOSE ، شیر نزدیک است ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر همچنان سمت عبور می کند (کاملا بسته است)

• سه سیم و دو نقطه کنترل (DC3-6V / DC12V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)

توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است

• میکروکنترلر پنج سیم با بازخورد سیگنال (DC3-6V / 12V)

1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند

2. اتصال SW و CLOSE ، سوپاپ نزدیک ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،

توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق را "زرد" و "آبی" وصل کنید.
