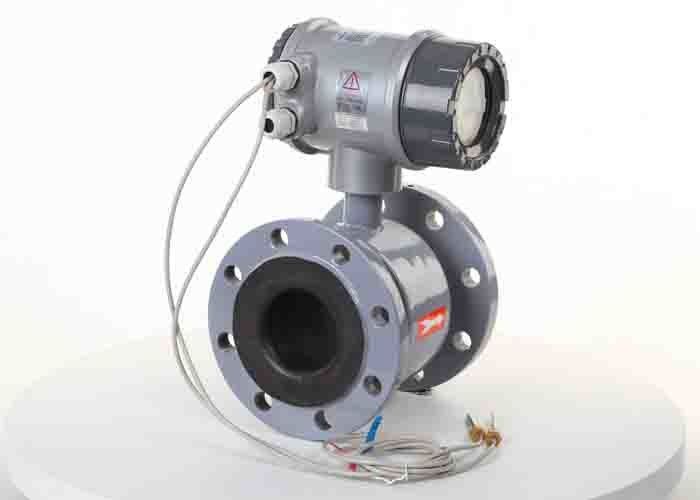

فاضلاب DN200 جریان سنج الکترومغناطیسی آب Modbus RS485 ارتباطات

متر جریان فاضلاب DN200 / 8 اینچ جریان سنج الکترومغناطیسی آب Modbus RS485



شرح

دستگاه اندازه گیری جریان فاضلاب ، وسیع ترین طیف وسیعی از صنعت ، الکترودها و اندازه ها را برای تأمین نیازهای حتی بیشترین تقاضای کاربردهای فرآیندی در بخشهای مختلف از جمله مواد شیمیایی ، برق ، نفت و گاز و فلزات و استخراج فراهم می کند.فرستنده قدرتمند به راحتی قابل استفاده است و سیگنال خروجی را فراهم می کند که نیاز شما را برآورده می کند.شما یک جریان سنج متنوع ، با قیمت مناسب ، دقیق ترین متناسب با کاربردهای خود دریافت می کنید.یک جریان سنج با عملکرد پایه ، تحویل کوتاه و مستندات ساده و کاملاً قابل درک



امکانات

• در واقع هیچ افت فشار ندارد
• مناسب برای اندازه گیری برای طیف گسترده ای از رسانه های مایع رسانا
• بدون قطعات متحرک
• اتصال پورت فلنج
• RS485 استاندارد
• مناسب برای لوله های قطر p تا 2000 میلی متر
• نسبت متر بزرگ
• دقت بالا
• خروجی 4 تا 20 میلی آمپر / فرکانس / نبض

داده های تکنیکی

نام محصول	جریان سنج الکترومغناطیسی
نوع محصول	نمایشگر محلی | جمع و جور	نمایش از راه دور	مبدل سیگنال
مدل	IYF-E	IYF-F	IRT
قطر لوله (میلی متر)	DN10-DN2000
منبع تغذیه	100-240 VAC / 18-36 VDC
دقت	+ 0.5٪	+ 0.5٪	+ 0.5٪
مصرف برق	<6w	<6w	<6w
رتبه بندی محفظه	IP65	IP68	IP65
دمای مایع	-25-120	-25-120	-25-120
دمای محیط	-25-50	-25-50	-25-50
رطوبت نسبی	10-90٪	10-90٪	10-90٪
نسبت متر	1: 100	1: 100	1: 100
جهت جریان	جریان دو جهته	جریان دو جهته	جریان دو جهته
ارتباطات	RS485 / Bacnet	RS485 / Bacnet	RS485 / Bacnet
خروجی سیگنال	4-20mA / نبض / فرکانس	4-20mA / نبض / فرکانس	4-20mA / نبض / فرکانس



دقت

قطر لوله (میلی متر)	سرعت (متر بر ثانیه)	دقت
3-20	کمتر از 0.3	+ 0.25٪ FS
	0.3-1	+ 1.0٪ بازخوانی
	1-15	+ 0.25٪ بازخوانی
25-600	0.1-0.3	+ 0.25٪ FS
	0.3-1	+ 0.5٪ بازخوانی
	1-15	+ 0.3٪ بازخوانی
700-3000	کمتر از 0.3	+ 0.25٪ FS
	0.3-1	+ 1.0٪ بازخوانی
	1-15	+ 0.25٪ بازخوانی

























انتخاب مدل



توجه به انتخاب نوع محلی و نوع راه دور:

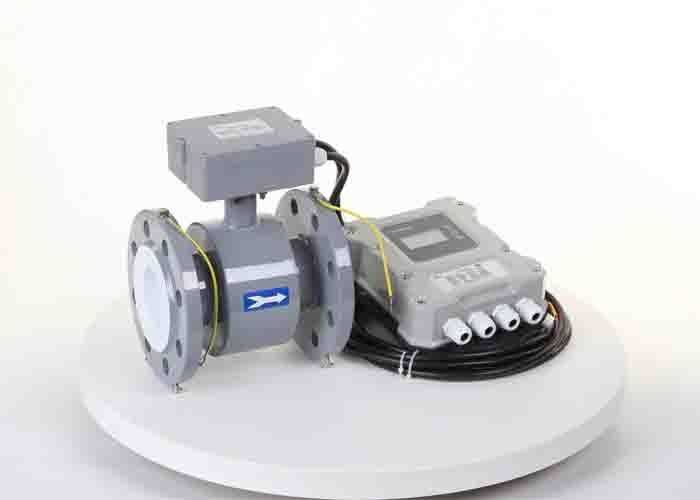

نوع از راه دور به این معنی است که نمایشگر فرستنده و مبدل در مکان های مختلف نصب شده است ، پیشنهاد می شود انتخاب کنید
از راه دور در شرایط زیر:

• دمای محیط یا نمایشگر مبدل دمای آفتاب بیش از 60 است
• رطوبت بالا یا هوای خورنده وجود داشته است
• لرزش جدی لوله
• متر مغناطیسی به حالت تعلیق یا غوطه ور شدن ، به راحتی خوانده نمی شود
• سایر شرایط ساینده

نه	مدل
	YF	جریان سنج الکترومغناطیسی
	TF	توربین
	VF	ووتکس
	LX	چرخ پره
	تی	التراسونیک
		حالت نمایش E / F	E: نمایشگر جمع و جور / محلی ، F: نمایشگر از راه دور
			لوله دیا	نوع (میلی متر)
			xxxx	15 ، 20 ، 25 ، 32 ، 40 ، 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 250 ، 300 ، 400 ، 500 ، 600 ، 800 ، 1000
			کد	دقت
			1	+ 0.5٪ FS
			2	+ 1.0٪ FS
			3	+ 0.2٪ FS
				کد	تایپ کنید
				N	مبدل: 12/24 VDC ، خروجی پالس
				آ	فرستنده: 24VDC ، 4-20mA outpt
				ب	هوشمند ، باتری شیر ، نمایشگر محلی ندارد
				G	نمایشگر محلی ، محلی ، خروجی 4-20mA
				C1	صفحه نمایش هوشمند ، محلی ، RS485
				C2	صفحه نمایش هوشمند ، محلی ، HART
					کد	تایپ کنید
					S	محفظه فولاد کربن
					ل	مسکن فولاد ضد زنگ
					G	محفظه فشار بالا
					HL	الکترود 316L
					HTi	الکترود تیتانیوم
					HTa	الکترود تانتلم
					HC	الکترود Hastelloy-C
					L1	رسانه های مایع
					L2	رسانه گاز
					پ	جبران فشار
					تی	جبران درجە حرارت
					PT	فشار و دماجبران خسارت
					F	بوش PTFE
					ایکس	آستر لاستیکی
نمونه: IYF-E-0100-1-C1-S-HL-L1-F ، اندازه گیری صفحه نمایش محلی ، قطر: 100 میلی متر ، + 0.5 0.5 FS ، محفظه فولاد کربن ، هوشمند ، 4-20mA outpt ، RS485 ، 316L الکترود ، متر رسانه مایع ، بوش PTFE























































































مایع اندازه گیری قابل اجرا:

• محیط مایع رسانا ، رسانایی> 5 میکرو ثانیه در سانتی متر
• محلول های مختلف آب رسانا ، محلول های آب ، اسید و مواد سوزاننده
• دوغاب های ساینده ، لجن و مایعات حاوی چربی ، مایع خورنده ، آب لوله کشی شهری ، فاضلاب ، کثیف
  آب ، پساب ، الیافی ، چسبناک ، کارخانه کاغذ ، مواد غذایی و نوشیدنی

رسانه اندازه گیری غیر قابل اجرا

• گاز صنعتی ، هوای فشرده ، بخار یا مایع با محتوای زیاد گاز
• مایع غیر رسانا یا رسانای کم است ، مانند روغن روانکاری ، روغن تمیز ، برودتی ، آب خنک کننده ، خالص
  آب ، گاز تمیز و غیره



قطر لوله ، حجم جریان و بعد محصول

دیا	حجم جریان (متر مکعب در ساعت)			ابعاد محصول (میلی متر)
(میلی متر)	طبیعی	حداقل	حداکثر	ل	د	ح	H1
15	1.5	06/0	9.5	150	95	272	254
20	2.5	0.11	16.9		105	277	254
25	3.5	0.18	26.5		115	283	254
32	6	29/0	43.6		140	297	270
40	10	0.45	67.8		150	307	280
50	15	0.71	106.0	200	165	318	294
65	25	1.19	179.1		185	337	313
80	40	81/1	271.4		200	352	326
100	60	83/2	424.1	250	220	371	344
125	100	4.42	665		250	401	372
150	135	6.36	954	300	285	431	403
200	250	11.3	1696	350	340	486	460
250	375	17.66	2650	400	395	547	511
300	540	25.43	3817	450	445	597	565
350	735	34.62	5195		505	657	620
400	960	22/45	6785	500	565	717	675
450	1200	57.23	8588	550	615	757	727
500	1500	70	10602	600	670	817	782
600	2160	100	15268		780	917	782
700	2950	138	20781	700	895	1027	1068
800	3850	180	27100	800	1015	1137	1157























































کاربردهای صنعتی

شیمیایی	غذا و نوشیدنی	آسیاب کاغذ
متالورژی	حفاظت از محیط زیست	هیدرولیک
معدن	ضد زنگ	نفت
داروخانه	تهویه کننده هوا	تصفیه خانه پساب
نمک زدایی آب دریا	داروخانه	تصفیه آب















مزیت رقابتی

• انطباق با استانداردهای بین المللی: ISO14001 ، GB / T28001 ، ISO9001-2008 / GB / T50430
• کنترل دقیق فرآیند
• تجهیزات پیشرفته کالیبراسیون
• تیم مهندس

جزئیات نمایش

خط تولید کالیبراسیون ترانسفورماتور فولادی سیلیکون تولید PCB در داخل
