محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | NSF |
شماره مدل: | 77C-DN50 |
مقدار حداقل تعداد سفارش: | 50 قطعه |
قیمت: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
جزئیات بسته بندی: | کارتن + پالت |
زمان تحویل: | 15-21 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 20000 مجموعه در ماه |
سبک: | اتصالات لوله انتهای شیاردار | فشار: | 1200 psi / 83 بار |
---|---|---|---|
قطر: | DN25-DN1200 ، 1 "-48" | واشر: | EPDM |
پیچ و مهره: | SS304 | مصالح ساختمانی: | SS304 ، 316 ، 316L ، 2205 دوبلکس ، فوق العاده دوبلکس 2507 ، داکت داغ گالوانیزه داغ |
مدل: | 77C-DN25 | کاربرد: | طرح تصفیه آب UF / RO / فاضلاب ، محل کار |
شکل: | مستقیم ، برابر | نام محصول: | اتصالات شیاردار ، کوپلینگ انعطاف پذیر ویکتوریک |
برجسته: | اتصال انتهای شیاردار EPDM,اتصال انتهای شیار dN200,اتصال لوله شیار dN200 |

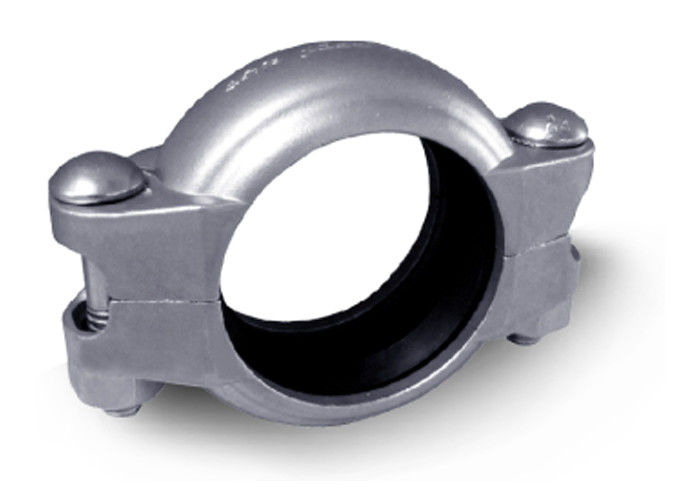

اتصالات لوله شیاردار فشار قوی 1200 PSI ، کوپل های اتصال لوله شیاردار DN200
شرح
از اتصالات و اتصالات لوله شیاردار برای اتصال و لوله ها در سیستم خشک و مرطوب استفاده می شود.آنها از نظر حرکت و انحراف به سیستم لوله کشی تا حدودی انعطاف پذیری را فراهم می کنند.مفهوم کوپلینگ شیاردار در سال 1925 اختراع شد ، زمانی که ویکتولیک اولین کوپل مکانیکی را طراحی کرد.اگرچه بسیاری از شرکت های دیگر کوپلینگ های شیاردار مکانیکی تولید می کنند ، کوپلینگ شیاردار هنوز هم بیشتر به عنوان کوپلینگ لوله Victualic یا اتصالات لوله به سبک Victaulic شناخته می شود.
مشخصات فنی
اتصالات سریع اتصالات مواد:
نایلون ، مواد ترکیبی ، پلاستیکی دیگر بر اساس خواسته ها.
پیچ و مهره:
واشر یا مهر و موم لاستیک:
مهر و موم واشر به شکل C است ، از واشر استاندارد EPDM (مونومر اتیلن پروپیلن دین) برای آب سرد ، آب گرم ، اسید کمیاب ، هوای بدون روغن و محصولات شیمیایی متعدد ساخته شده است (-50 ~ 150). برای مواد متوسط مانند نفت مناسب نیست
برگه داده
اسمی اندازه |
لوله OD |
فشار رتبه بندی |
انتهای لوله جدایش، جدایی |

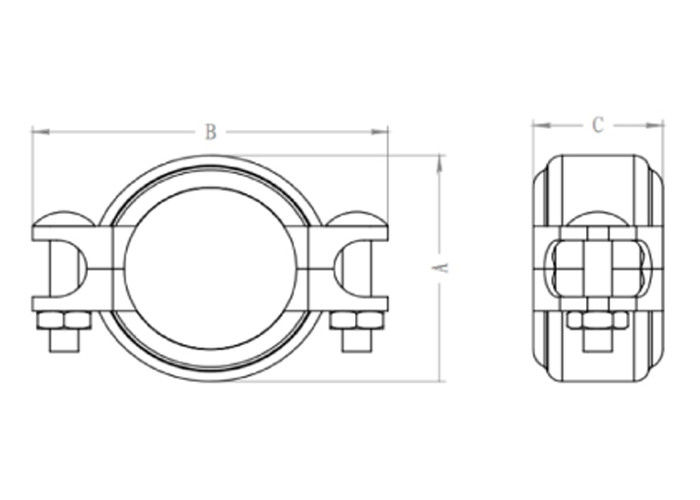

ابعاد | ||
آ | ب | ج | ||||
میلی متر | میلی متر | psi | میلی متر | میلی متر | میلی متر | میلی متر |
که در | که در | بار | که در | که در | که در | که در |
25 1 |
33.4 1.315 |
300 20.67 |
0-1.6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 1.5 |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
30.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
96 3.780 |
148 5.827 |
44 1.732 |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
80 3 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
100 4 |
114.3 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
150 6 |
168.3 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
252 9.921 |
55 2.165 |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 83/14 |
60 2.362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
90/323 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14.409 |
435 17.126 |
64 2.520 |
برنامه های کاربردی
آب پاک | اسمز معکوس |سیستم RO ، اولترافیلتراسیون |سیستم UF ، نمکزدایی آب دریا ، |
هدر دادن آب | تصفیه آب ، تصفیه فاضلاب ، نمک زدایی آب دریا ، تصفیه خانه پساب |
لوله کشی شیار دار | حفاظت از آتش ، ساخت و سازهای صنعتی ، دریایی ، معدن ، نفت ، گاز و مواد شیمیایی ، تولید برق |

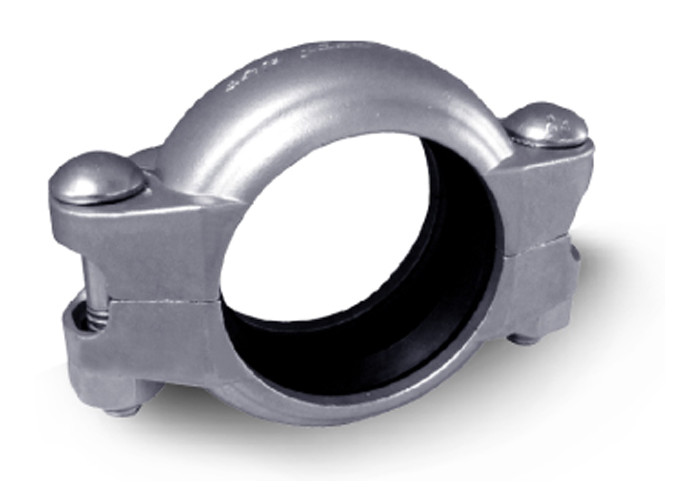

جزئیات محصول
مزیت رقابتی
طراحی فرآیند بازیگران توسط Castsoft CAD و CAE
کنترل دقیق فرآیند ساخت
کنترل کیفیت مواد ریخته گری
آزمایشگاه مواد فلزی برای آزمایش ویژگی ترکیبی ، متالوگرافی و مکانیکی
ظاهر کامل
انطباق استاندارد تست دقیق با UL213 و FM1920
استاندارد سخت برای تولید مهر و موم واشر و آزمایش مواد.
