محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | NSF |
شماره مدل: | 76M-DN50 |
مقدار حداقل تعداد سفارش: | 50 قطعه |
قیمت: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
جزئیات بسته بندی: | کارتن + پالت |
زمان تحویل: | 15-21 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 20000 مجموعه در ماه |
سبک: | اتصالات لوله انتهای شیاردار | فشار: | 600 psi / 42 بار |
---|---|---|---|
قطر: | DN25-DN200 ، 1 "-8" | واشر: | EPDM |
پیچ و مهره: | SS304 | مصالح ساختمانی: | SS304 ، 316 ، 316L ، 2205 دوبلکس ، فوق العاده دوبلکس 2507 ، داکت داغ گالوانیزه داغ |
مدل: | 76M-DN25 | کاربرد: | طرح تصفیه آب UF / RO / فاضلاب ، محل کار |
شکل: | مستقیم ، برابر | نام محصول: | نوک پستان اتصالات لوله ، اتصالات شیاردار ، کوپلینگ انعطاف پذیر grooved |
برجسته: | اتصالات شیار دار EPDM,اتصالات شیار 600 psi,کوپل شیاردار انعطاف پذیر |

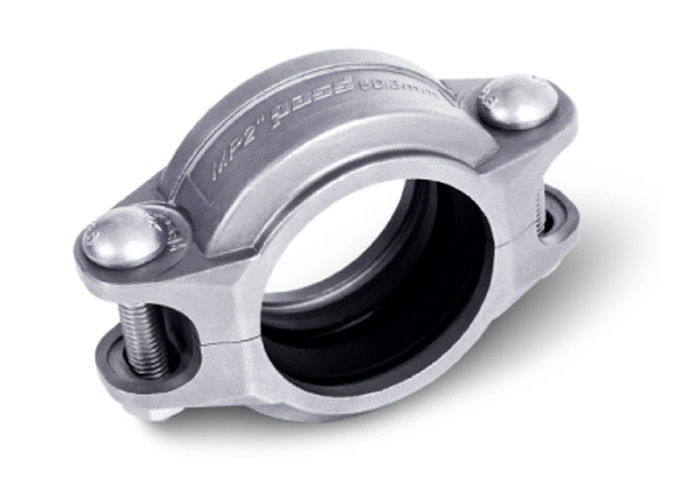

اتصالات انعطاف پذیر فشار متوسط ، اتصالات شیاردار از جنس استنلس استیل ، پلاستیک
شرح
از سیستم های اتصال لوله اتصال شیاردار ، از کوپلینگ انعطاف پذیر یا کوپلینگ سفت و محکم استفاده می شود ، که یک روش شیار رول برای اتصال لوله ها و اجزای اتصال لوله است.یک شیار در قسمت خارجی لوله ها نزدیک انتهای آن قرار می گیرد تا بهم متصل شود.هر شیار یک واشر دریافت می کند و این انتها سپس شریک مرد در یک محفظه اتصال زن هستند.این می تواند در مواد مختلف باشد.
مشخصات فنی
اتصالات سریع اتصالات مواد:
نایلون ، مواد ترکیبی ، پلاستیکی دیگر بر اساس خواسته ها.
پیچ و مهره:
واشر یا مهر و موم لاستیک:
مهر و موم واشر به شکل C است ، از واشر استاندارد EPDM (مونومر اتیلن پروپیلن دین) برای آب سرد ، آب گرم ، اسید کمیاب ، هوای بدون روغن و محصولات شیمیایی متعدد ساخته شده است (-50 ~ 150). برای مواد متوسط مانند نفت مناسب نیست
برگه داده
اسمی اندازه |
لوله OD |
فشار رتبه بندی |
انتهای لوله جدایش، جدایی |

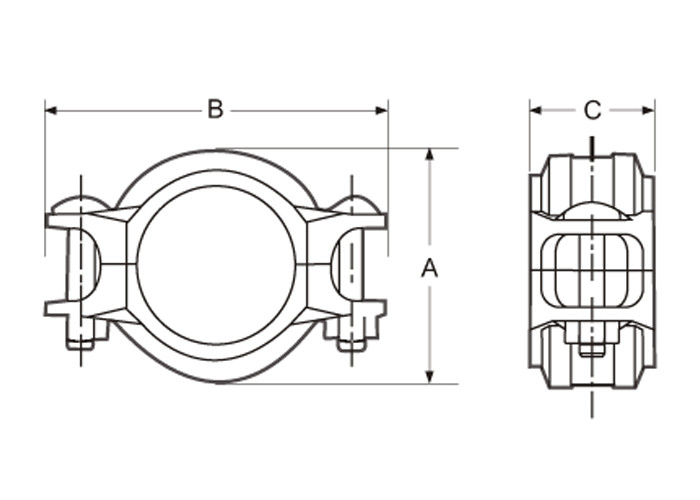

ابعاد | ||
آ | ب | ج | ||||
میلی متر | میلی متر | psi | میلی متر | میلی متر | میلی متر | میلی متر |
که در | که در | بار | که در | که در | که در | که در |
25 1 |
33.4 1.315 |
300 20.67 |
0-1.6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 1.5 |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
30.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
96 3.780 |
148 5.827 |
44 1.732 |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
80 3 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
100 4 |
114.3 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
150 6 |
168.3 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
252 9.921 |
55 2.165 |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 83/14 |
60 2.362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
90/323 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14.409 |
435 17.126 |
64 2.520 |
برنامه های کاربردی
آب پاک | اسمز معکوس |سیستم RO ، اولترافیلتراسیون |سیستم UF ، نمکزدایی آب دریا ، |
هدر دادن آب | تصفیه آب ، تصفیه فاضلاب ، نمک زدایی آب دریا ، تصفیه خانه پساب |
لوله کشی شیار دار | حفاظت از آتش ، ساخت و سازهای صنعتی ، دریایی ، معدن ، نفت ، گاز و مواد شیمیایی ، تولید برق |
جزئیات محصول
مزیت رقابتی
طراحی فرآیند بازیگران توسط Castsoft CAD و CAE
کنترل دقیق فرآیند ساخت
کنترل کیفیت مواد ریخته گری
آزمایشگاه مواد فلزی برای آزمایش ویژگی ترکیبی ، متالوگرافی و مکانیکی
ظاهر کامل
انطباق استاندارد تست دقیق با UL213 و FM1920
استاندارد سخت برای تولید مهر و موم واشر و آزمایش مواد.
