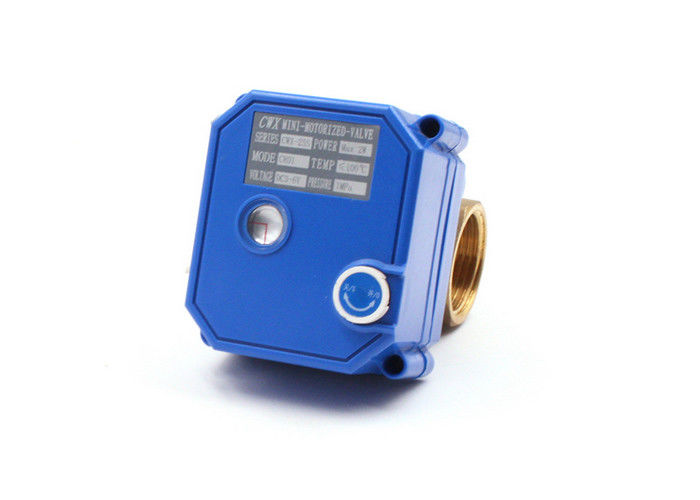

دریچه های گرمایش منطقه موتوری AC230V 1.0 مگاپاسکال با دسته دستی

دریچه های گرمایش منطقه الکتریکی با دسته دستی ، aC230V ، شیر توپی برای HVAC



توضیحات محصول

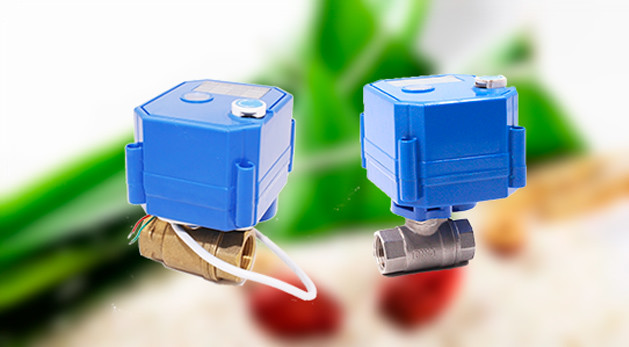

شیر توپی برنجی یا ضد زنگ در DN15-32 ، PN10 با اتصال رزوه موجود است.محرک توسط سیگنال 2 نقطه ای کنترل می شود و برای عملکرد روشن / خاموش توصیه می شود ، برای منبع تغذیه 230 ولت AC ، 50/60 هرتز یا DC موجود است.شیر توپی موتوری در نظر گرفته شده است که فقط در مدارهای بسته استفاده شود.دریچه کنترل منطقه ما محدوده ای از شیر منطقه دو طرفه موتوری است که همراه با محرک موتور برای استفاده در سیستم گرمایش و سرمایش است.

امکانات

1. حداکثر طول عمر طولانی

2. لغو دستی ، سوپاپ را می توان هنگام قطع برق کار کرد.

3. نشانگر ابعاد و موقعیت کوتاه

4. عملکرد خوب آب بندی ، محفظه IP65



کاربرد

مزایای

• بدنه سوپاپ شنبه با طراحی ساختار مناسب و بهترین ماده برای استفاده

نه	مال ما	محصولات عادی
مهر و موم شافت شیر	مهر و موم چهار برابر	مهر و موم دوتایی
مهره مهره ای	روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت	چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور
بین بدنه شیر و محفظه مهر و موم کنید	شیار مهر و موم	هیچ یک
گشتاور	هموار و سبک	سنگین ، غیر مداوم
زه کشی	آره	هیچ یک



داده های تکنیکی

مدل	25S
جریان کار (mA)	<80
حفاظت	IP65
قدرت (W)	<2
فشار را کار کنید (Mpa)	PN10
گشتاور (NM)	2.5
محدوده قطر (میلی متر)	DN8-DN32 دو طرفه DN8-DN20 سه طرفه
زمان باز / بسته (S)	<8
ولتاژ کار (V)	DC3-6V ؛DC12VAC / DC9-24V ؛AC220V ؛AC85-265V
دمای مایع (℃)	0-90
حالت کنترل	CR01؛CR02؛CR03؛CR04؛CR05



گزینه های سیم کشی

• دو سیم و قطب معکوس (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به CLOSE ، شیر نزدیک است ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر همچنان سمت عبور می کند (کاملا بسته است)

• سه سیم و دو نقطه کنترل (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)

توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است

• سه سیم و یک نقطه کنترل (DC3-6V / 12V / ADC9-24V / AC220V)

1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، دریچه کاملاً باز می ماند

2. قطع SW ، سوپاپ نزدیک ، گرفتن موقعیت ، به طور خودکار خاموش ، سوپاپ باقی می ماند سمت عبور موقعیت (کاملا بسته)

توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است

• دو سیم و برگشت برق (DC3-6V / ADC9-24V / AC220V)

1. اتصال SW ، سوپاپ باز است ، موقعیت را قطع می کند و به طور خودکار خاموش می شود ، شیر کاملاً باز / بسته می ماند

2. SW قطع ، سوپاپ نزدیک ، گرفتن موقعیت و خاموش شدن به طور خودکار ، سوپاپ کاملا باز / بسته است موقعیت

• میکروکنترلر پنج سیم با بازخورد سیگنال (DC3-6V / 12V / 24V)

1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند

2. اتصال SW و CLOSE ، سوپاپ نزدیک ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،

توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق را "زرد" و "آبی" وصل کنید.
