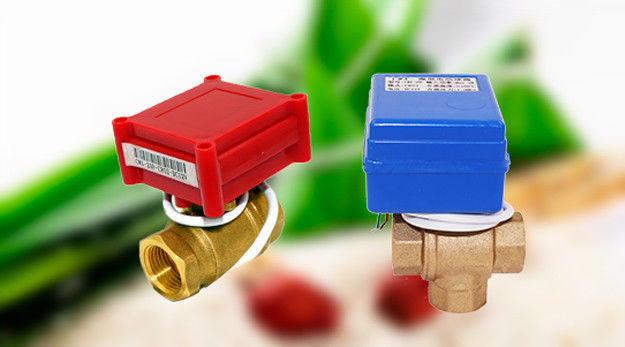

دریچه های گرمایش منطقه 1.0 مگاپاسکال 3 سیم 2 نقطه DN40 کنترل جریان آب

3 سیم دریچه های گرمایش منطقه کنترل 2 نقطه ، شیرهای کنترل جریان آب گرم 95 ℃



توضیحات محصول



شیرهای کنترل منطقه گرمایش ما از DN15 تا DN32 و بسیاری از درگاه های اتصال نخ مختلف در دسترس هستند. تیدریچه کنترل منطقه CW25S وی دارای عملکرد دستی / باز در صورت عدم برق است دفترچه راهنما را بلند کنید آن را کنترل یا روشن یا خاموش کنید ، و در هر یک از مناطق دیگر گرما پیدا می کند گرما بخوان آنها می توانند برای کنترل جریان آب گرم ، گردش خون منطقه بندی اولویت دار ، یا کنترل فن ، سیستم های گرمایش و خنک سازی مرکزی استفاده شوند.

امکانات

1. حداکثر طول عمر طولانی

2. لغو دستی ، سوپاپ را می توان هنگام قطع برق کار کرد.

3. نشانگر ابعاد و موقعیت کوتاه ؛

4. عملکرد خوب آب بندی ، محفظه IP65.



کاربرد

مزایای

• بدنه سوپاپ شنبه با طراحی ساختار مناسب و بهترین ماده برای استفاده

نه	مال ما	محصولات عادی
مهر و موم شافت شیر	مهر و موم چهار برابر	مهر و موم دوتایی
مهره مهره ای	روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت	چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور
بین بدنه شیر و محفظه مهر و موم کنید	شیار مهر و موم	هیچ یک
گشتاور	هموار و سبک	سنگین ، غیر مداوم
زه کشی	آره	هیچ یک



داده های تکنیکی

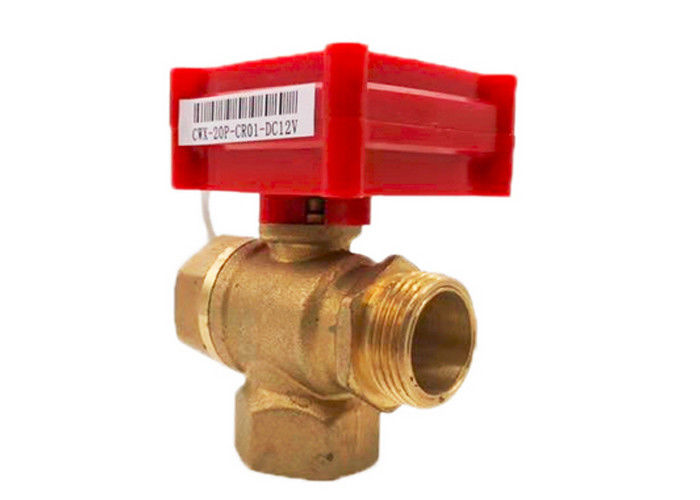

مدل	20P-1.0A
آمپر کار (میلی آمپر)	حداکثر 80
حفاظت	IP65
قدرت (W)	<2
عملکرد فشار (Mpa)	PN10
گشتاور (NM)	2
دامنه Dia	DN8-32 (مستقیم) ؛DN15-20 (سه راهی سه راهی)
باز / بستن (S)	مستقیم: <7s؛سه راهی: <13s
ولت کار(V)	DC3-6V ، DC12V
دمای رسانه (℃)	0-90
کنترل	CR01 ، CR02 ، CR05

شیر بدن مواد	درگاه اتصال	قطر	د	ل	ح	دبلیو
			(میلی متر)			(کیلوگرم)
برنجی	قطر کامل نخ هر دو ماده	DN8	8	46	31	0.232
		DN10	8	46	31	0.231
		DN15	15	57	38	0.308
		DN20	15	66	38	0.389
		DN25	20	72	47	0.478
	عمودی 3 طرفه	DN15	12	63	49	0.31
		DN20	15	66	53	0.367
	نخ زن و مرد	DN15	15	63	38	0.307
		DN20	15	66	38	0.337
		DN32	20	76	50	0.569
	نخ هر دو نر	DN15	15	68	38	0.299



گزینه های سیم کشی

• دو سیم و قطب معکوس (DC3-6V / DC12V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به CLOSE ، شیر نزدیک است ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر همچنان سمت عبور می کند (کاملا بسته است)

• سه سیم و دو نقطه کنترل (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)

توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است

• سه سیم و یک نقطه کنترل (DC3-6V / 12V)

1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، دریچه کاملاً باز می ماند

2. قطع SW ، سوپاپ نزدیک ، گرفتن موقعیت ، به طور خودکار خاموش ، سوپاپ باقی می ماند سمت عبور موقعیت (کاملا بسته)

توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است

• دو سیم و برگشت برق (DC3-6V / ADC9-24V / AC220V)

1. اتصال SW ، سوپاپ باز است ، موقعیت را قطع می کند و به طور خودکار خاموش می شود ، شیر کاملاً باز / بسته می ماند

2. SW قطع ، سوپاپ نزدیک ، گرفتن موقعیت و خاموش شدن به طور خودکار ، سوپاپ کاملا باز / بسته است موقعیت

• میکروکنترلر پنج سیم با بازخورد سیگنال (DC3-6V / 12V)

1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند

2. اتصال SW و CLOSE ، سوپاپ نزدیک ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،

توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق را "زرد" و "آبی" وصل کنید.
