محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | CE |
شماره مدل: | 60P-T2-15 |
مقدار حداقل تعداد سفارش: | 50 قطعه |
قیمت: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
جزئیات بسته بندی: | جعبه + کارتن مات + پالت |
زمان تحویل: | 15-21 روز |
شرایط پرداخت: | L / C ، T / T ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 200000 مجموعه در ماه |
قطر: | قطر کامل یا پورت کاهش: DN8-32 | فشار کار: | 10bar / PN10 / 1.0 Mpa / 150 psi |
---|---|---|---|
جریان کار: | <80 میلی آمپر | ولتاژ: | DC5V / DC12-24V / AC85-230V / AC220V |
گشتاور: | 6 نانومتر | زمان باز / بسته شدن: | <5 ثانیه |
نام محصول: | شیر موتوری گرمایش از کف ؛ شیر منطقه گرمایش از کف | کاربرد: | سیستم تهویه مطبوع ، گرمایش و خنک سازی هیدرونیک ، دیگ بخار ، سیستم های ژئوترمال با پمپ های حرارتی منب |
برجسته: | شیر موتوری 2 پورت,شیر موتور 2 پورت pN10,شیر توپی موتوری |

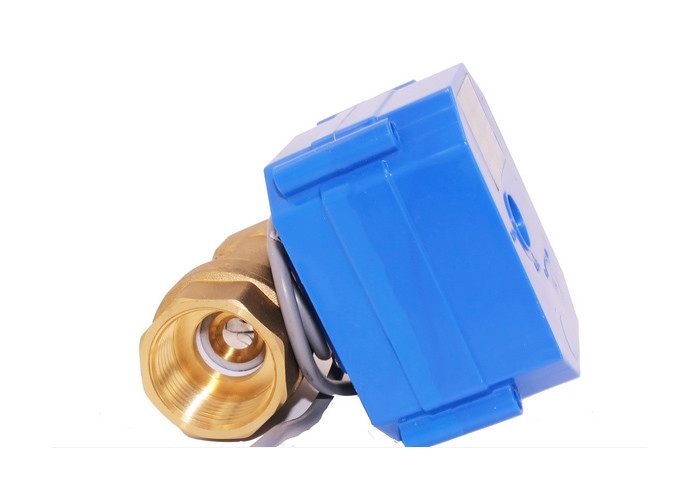

2 دریچه گرم کننده منطقه پورت برای مواد بدنه شیر منطقه دیگ بخار: برنج ، PN10
توضیحات محصول

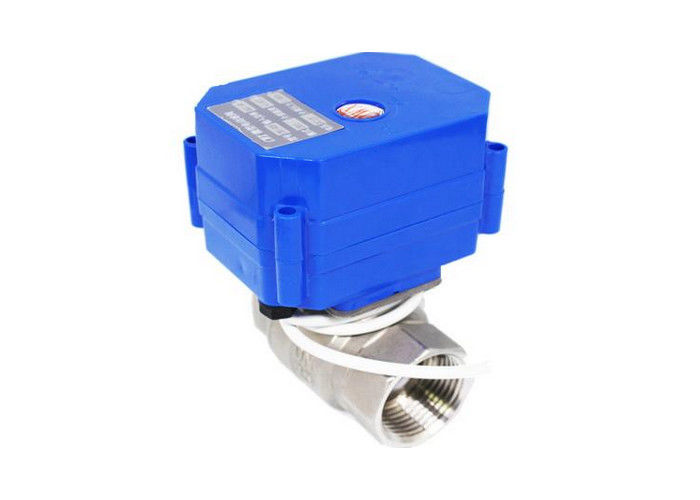

این مینی شیر توپی موتوری در نظر گرفته شده است که فقط در مدارهای بسته استفاده شود.دریچه کنترل منطقه ما محدوده ای از شیر منطقه دو طرفه موتوری است که همراه با محرک موتور برای استفاده در سیستم گرمایش و سرمایش است.شیر توپی برنجی یا ضد زنگ در DN15-32 ، PN10 با اتصال رزوه موجود است.محرک توسط سیگنال 2 نقطه ای کنترل می شود و برای عملکرد روشن / خاموش توصیه می شود ، برای منبع تغذیه 230 ولت AC ، 50/60 هرتز یا DC موجود است.
امکانات
کاربرد
مزایای
نه | مال ما | محصولات عادی |
مهر و موم شافت شیر | مهر و موم چهار برابر | مهر و موم دوتایی |
مهره مهره ای | روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت | چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور |
بین بدنه شیر و محفظه مهر و موم کنید | شیار مهر و موم | هیچ یک |
گشتاور | هموار و سبک | سنگین ، غیر مداوم |
زه کشی | آره | هیچ یک |
داده های تکنیکی
مدل | 60P |
آمپر کار (میلی آمپر) | Max100mA (CR04 به جز Max150mA) |
حفاظت | IP65 |
قدرت (W) | کمتر از 5 |
عملکرد فشار (Mpa) | PN10 |
گشتاور (NM) | 6 |
دامنه Dia | DN8-32 |
باز / بستن (S) | <8s |
ولت کار(V) | DC3-6V ، DC12V ، AC / DC9-24V ، AC220V ، AC85-265V |
دمای رسانه (℃) | 0-90 |
کنترل | CR01 ، CR02 ، CR02 + ، CR03 ، CR03A ، CR03T ، CR04 CR05 ، CR06 |
شیر بدن مواد | درگاه اتصال | قطر | د | ل | ح | دبلیو |
(میلی متر) | (کیلوگرم) | |||||
برنجی | قطر کامل نخ هر دو ماده | DN8 | 8 | 46 | 31 | 0.402 |
DN15 | 15 | 57 | 38 | 0.478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
هر دو قطر زن کاهش یافته است | DN10 | 8 | 46 | 31 | 0.401 | |
DN20 | 15 | 66 | 38 | 0.493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0.865 | ||
3 راه عمودی | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0.537 | ||
CPVC | نخ هر دو نر | DN15 | 15 | 60 | 47 | 0.357 |
DN20 | 20 | 72 | 51 | 0.385 | ||
برنجی | 3 طرفه افقی | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
گزینه های سیم کشی
1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. اتصال SW به CLOSE ، شیر نزدیک است ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر همچنان سمت عبور می کند (کاملا بسته است)
1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)
توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است
1. اتصال SW به OPEN ، دریچه باز می شود ، موقعیت را بدست می آورد و به طور خودکار خاموش می شود ، شیر باقی می ماند
موقعیت کاملاً باز
2. قطع SW به CLOSE ، شیر بسته می شود ، موقعیت را می گیرد و به طور خودکار خاموش می شود ، شیر کاملاً در موقعیت نزدیک قرار می گیرد
توجه: چون خاموش و سوپاپ به طور خودکار برگشت می یابد و سیم های RD / G (B) / Y (B) 3 نمی توانند با هم روشن باشند تا شیر را ایمن نگه دارد
1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. قطع SW ، سوپاپ بسته می شود ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، شیر کاملاً در موقعیت نزدیک باقی می ماند
توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است
1. SW1 باز ، SW2 باز ، دریچه کاملاً بسته ، گرفتن شیر موقعیت کاملاً نزدیک می ماند
2. SW1 نزدیک ، SW2 باز ، دریچه 30 درجه باز ، گرفتن شیر موقعیت 30 درجه باز می ماند
3. SW2 نزدیک ، SW1 باز ، شیر 60 درجه باز ، گرفتن شیر موقعیت 60 درجه باز می ماند
4. SW1 نزدیک ، SW2 بسته ، شیر کاملاً باز است ، گرفتن شیر موقعیت کاملاً باز می ماند
1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند
2. SW را قطع کنید ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ کاملاً در موقعیت نزدیک قرار می گیرد
1. اتصال SW ، سوپاپ باز است ، موقعیت را قطع می کند و به طور خودکار خاموش می شود ، شیر کاملاً باز / بسته می ماند
2. SW قطع ، سوپاپ نزدیک ، گرفتن موقعیت و خاموش شدن به طور خودکار ، سوپاپ کاملا باز / بسته است موقعیت
1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند
2. اتصال SW و CLOSE ، سوپاپ نزدیک ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،
توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق "زرد" و "آبی" را وصل کنید
