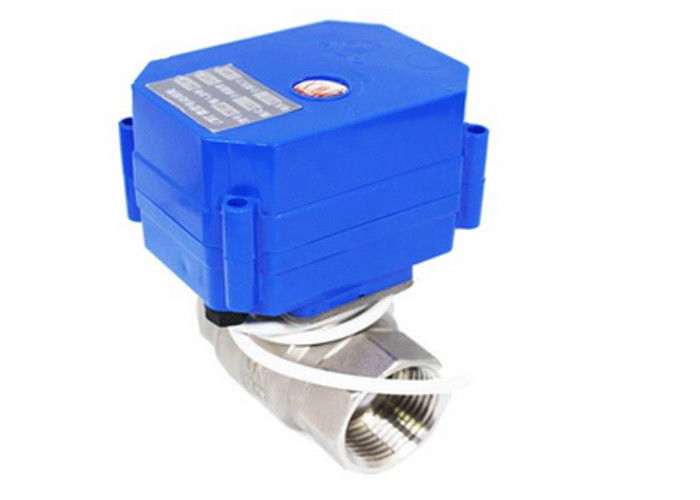

سوپاپ منطقه گرمایش مرکزی DN15 ، شیر دو پورت منطقه با موتور محرک DC

دریچه های گرمایش منطقه مرکزی با 2 محرک موتور پورت / موتور محرک dC ، dN15



توضیحات محصول

دریچه های منطقه ای بر روی سیستم های گرمایش و سرمایش مرکزی ، گرمایش بروغن ، گرمای آب گرم یا آب سرد را کنترل می کند.در همه موارد ، هنگامی که شیر کنترل منطقه است کاملاً باز ، یک "سوئیچ پایان" در داخل شیر گرم شدن را می گوید سیرکولاتور سیستم شروع به کار می کند و باعث می شود آب گرم از منطقه عبور کند.

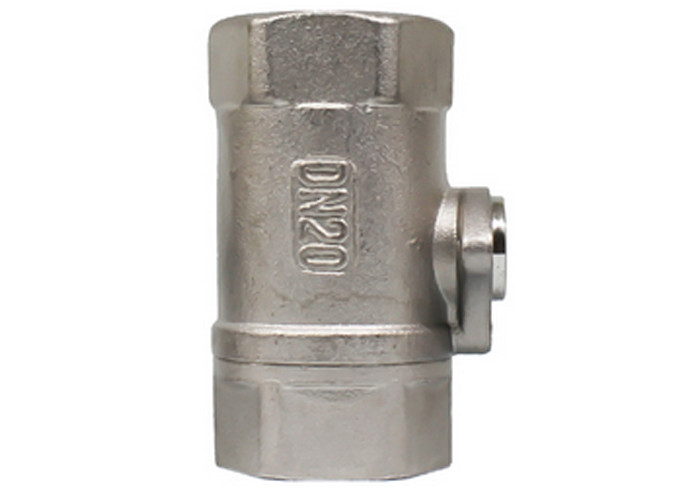

دریچه کنترل منطقه ما محدوده ای از شیر منطقه دو طرفه موتوری است که همراه با محرک موتور برای استفاده در سیستم گرمایش و سرمایش است.شیر توپی برنجی یا ضد زنگ در DN15-32 ، PN10 با اتصال رزوه موجود است.محرک توسط سیگنال 2 نقطه ای کنترل می شود و برای عملکرد روشن / خاموش توصیه می شود ، برای منبع تغذیه 230 ولت AC ، 50/60 هرتز یا DC موجود است.

امکانات

• جعبه دنده فلزی و طراحی دنده های فلزی ، کم صدا ، عملکرد مطلوبی دارند
• عمر طولانی: بیش از 100000 حلقه
• محدودیت الکتریکی و طراحی محدودیت ماشین آلات که به طور دقیق قرار گرفته است ، از دویدن مداوم دنده ها جلوگیری می کند.
• مونتاژ با زاویه مفتح ، نصب آسان است
• ساختار توپ شناور ، بدون نشتی ، مخصوصاً برای شرایط آلودگی شدید مناسب است.
• می تواند در اتاق دیگ بخار کار کند ، جایگزینی خوبی برای شیر برقی است



کاربرد

مزایای

• بدنه سوپاپ شنبه با طراحی ساختار مناسب و بهترین ماده برای استفاده

نه	مال ما	محصولات عادی
مهر و موم شافت شیر	مهر و موم چهار برابر	مهر و موم دوتایی
مهره مهره ای	روکش چسب فوق العاده بی هوازی خودکار ، محکم شدن گشتاور ثابت	چسب بی هوازی دستی ، ناهموار ، محکم بستن گشتاور
بین بدنه شیر و محفظه مهر و موم کنید	شیار مهر و موم	هیچ یک
گشتاور	هموار و سبک	سنگین ، غیر مداوم
زه کشی	آره	هیچ یک



داده های تکنیکی

مدل	60P
آمپر کار (میلی آمپر)	Max100mA (CR04 به جز Max150mA)
حفاظت	IP65
قدرت (W)	کمتر از 5
عملکرد فشار (Mpa)	PN10
گشتاور (NM)	6
دامنه Dia	DN8-32
باز / بستن (S)	<8s
ولت کار(V)	DC3-6V ، DC12V ، AC / DC9-24V ، AC220V ، AC85-265V
دمای رسانه (℃)	0-90
کنترل	CR01 ، CR02 ، CR02 + ، CR03 ، CR03A ، CR03T ، CR04 CR05 ، CR06



گزینه های سیم کشی

• دو سیم و قطب معکوس (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به CLOSE ، شیر نزدیک است ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر همچنان سمت عبور می کند (کاملا بسته است)

• سه سیم و دو نقطه کنترل (DC3-6V / DC12V / DC24V)

1. اتصال SW به OPEN ، سوپاپ باز می شود ، موقعیت بدست می آید ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. اتصال SW به بسته ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ باقی می ماند و موقعیت عبور می کند (کاملا بسته)

توجه: AC24V / AC220V فقط برای شیرهای برقی سری 50K قابل استفاده است

• سه سیم و برگشت از حالت خاموش و بدون خطا (DC9-24V)

1. اتصال SW به OPEN ، دریچه باز می شود ، موقعیت را بدست می آورد و به طور خودکار خاموش می شود ، شیر باقی می ماند

موقعیت کاملاً باز

2. قطع SW به CLOSE ، شیر بسته می شود ، موقعیت را می گیرد و به طور خودکار خاموش می شود ، شیر کاملاً در موقعیت نزدیک قرار می گیرد

توجه: چون خاموش و سوپاپ به طور خودکار برگشت می یابد و سیم های RD / G (B) / Y (B) 3 نمی توانند با هم روشن باشند تا شیر را ایمن نگه دارد

• سه سیم کنترل یک نقطه (DC3-6V / ADC9-24V / AC220V)

1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. قطع SW ، سوپاپ بسته می شود ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، شیر کاملاً در موقعیت نزدیک باقی می ماند

توجه: وقتی برق ولتاژ DC است و سیمهای قرمز "+" هستند ، سیم آبی "-" است

• نمودار سیم کشی (زاویه قابل تنظیم) (DC9-24V)

1. SW1 باز ، SW2 باز ، دریچه کاملاً بسته ، گرفتن شیر موقعیت کاملاً نزدیک می ماند

2. SW1 نزدیک ، SW2 باز ، دریچه 30 درجه باز ، گرفتن شیر موقعیت 30 درجه باز می ماند

3. SW2 نزدیک ، SW1 باز ، شیر 60 درجه باز ، گرفتن شیر موقعیت 60 درجه باز می ماند

4. SW1 نزدیک ، SW2 بسته ، شیر کاملاً باز است ، گرفتن شیر موقعیت کاملاً باز می ماند

• نمودار سیم کشی (زاویه قابل تنظیم) (DC9-24V)

1. اتصال SW ، شیر باز می شود ، موقعیت را بدست می آورد ، به طور خودکار خاموش می شود ، شیر کاملاً باز می ماند

2. SW را قطع کنید ، سوپاپ نزدیک است ، موقعیت را می گیرد ، به طور خودکار خاموش می شود ، سوپاپ کاملاً در موقعیت نزدیک قرار می گیرد

• نمودار سیم کشی (دو سیم و برگشت ناپذیر / خاموش)(DC3-6V / ADC9-24V / AC220V)

1. اتصال SW ، سوپاپ باز است ، موقعیت را قطع می کند و به طور خودکار خاموش می شود ، شیر کاملاً باز / بسته می ماند

2. SW قطع ، سوپاپ نزدیک ، گرفتن موقعیت و خاموش شدن به طور خودکار ، سوپاپ کاملا باز / بسته است موقعیت

• میکروکنترلر پنج سیمه با بازخورد سیگنال (DC3-6V / 12V / 24V)

1. اتصال SW و OPEN ، سوپاپ باز می شود ، سیم سبز موقعیت را از سیگنال OLS خارج می کند ، کنترل کننده سیگنال OLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً باز می ماند

2. اتصال SW و CLOSE ، سوپاپ نزدیک ، گرفتن موقعیت سیم قرمز خروجی سیگنال CLS ، کنترل کننده سیگنال CLS را آزمایش می کند ، SW را به STOP متصل می کنید ، شیر متوقف می شود و کاملاً نزدیک می ماند ،

توجه: لطفاً ابتدا سیم های سیگنال "قرمز" ، "سیاه" و "سبز" را وصل کنید ، سپس سیم های برق "زرد" و "آبی" را وصل کنید
