محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | CE, EXD |
شماره مدل: | YF-E80-5 |
مقدار حداقل تعداد سفارش: | 1 |
جزئیات بسته بندی: | کارتن / کیف چوبی |
زمان تحویل: | 10-15 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 2000 مجموعه در هر ماه |
منبع تغذیه: | DC12-24V ، AC85-265V | نام محصول: | جریان سنج جریان کم ، متر آب مغناطیسی |
---|---|---|---|
رسانه های مایع: | مایع رسانا ، آب ، فاضلاب ، فاضلاب | خروجی: | 4-20 میلی آمپر ، پالس MC ، فرکانس |
ارتباطات: | Modbus RS485 ، bacnet ، Mbus ، GPRS ، Nb-iot ، Lorawan | قطر: | DN15-DN2000 |
متوسط: | آب ، آب دریا ، مایع رسانا ، مایع ، رسانایی> 0.5μs / cm2 | طریقه استفاده: | سیستم گرمایشی ، سیستم تهویه مطبوع ، فاضلاب ، فاضلاب ، STP ، ETP |
مواد الکترود: | 316L ، HB ، HC ، Pt ، Ti | مواد بوش: | PTFE ، لاستیک سخت NR |
برجسته: | SS316L متر جریان الکتریکی مغناطیسی آب,Salt Water Flow Meter Totalizer,Electromagnetic Flow Meter Totalizer |

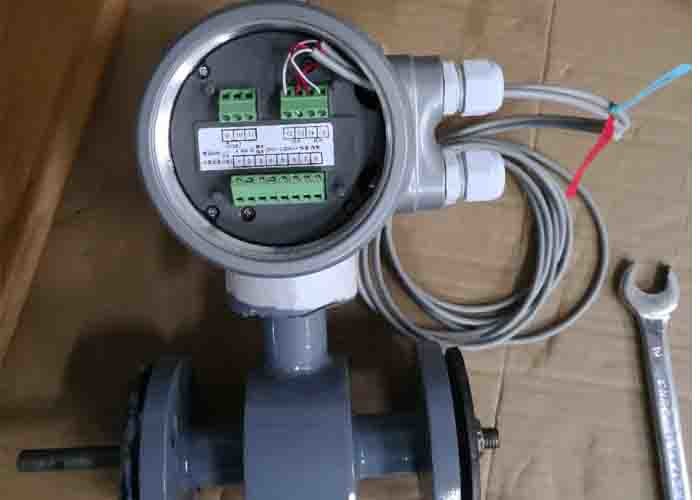

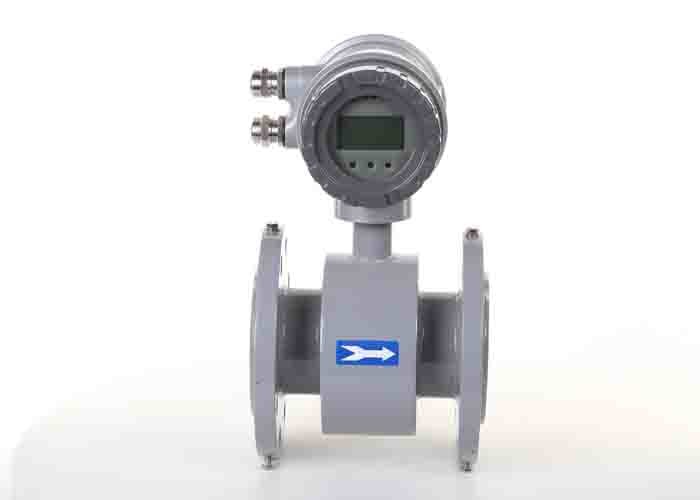

فولاد ضد زنگ متر جریان آب الکترومغناطیسی ، دستگاه اندازه گیری جریان آب نمک
توضیحات محصولات
نسل جدید جریان سنج الکترومغناطیسی جمع و جور یا تقسیم شده برای اندازه گیری جریان آب طراحی شده است.این طیف وسیعی از صنعت را با استفاده از آسترها ، الکترودها و اندازه ها ارائه می دهد تا نیازهای برنامه های فرآیند سختگیرانه در بخش های مختلف از جمله مواد شیمیایی ، برق ، نفت و گاز و فلزات و معدن را برآورده کند.فرستنده قدرتمند به راحتی قابل استفاده است و سیگنال خروجی را فراهم می کند که نیاز شما را برآورده می کند.شما یک جریان سنج متنوع ، با قیمت مناسب ، دقیق و متناسب با کاربردهای خود خواهید داشت.یک جریان سنج با عملکرد پایه ، تحویل کوتاه و مستندات ساده و کاملاً قابل درک
تئوری اندازه گیری جریان سنج مغناطیسی
یک جریان سنج الکترومغناطیسی ، جریان را با استفاده از قانون القایی فارادی اندازه گیری کنید.درون یک جریان سنج مغناطیسی ، یک سیم پیچ الکترومغناطیسی وجود دارد که یک میدان مغناطیسی تولید می کند و الکترودهایی که نیروی الکتروموتور (ولتاژ) را می گیرند.
امکانات
برنامه های کاربردی
آب شهری
مایع صنعتی
فاضلاب
آبیاری
مواد شیمیایی
منبع تغذیه
داروسازی
غذا
گیاهان کاغذی
معادن متالورژی
داده های تکنیکی
نام محصول | جریان سنج الکترومغناطیسی | ||
نوع محصول | نمایشگر محلی | جمع و جور | نمایش از راه دور | مبدل سیگنال |
مدل | IYF-E | IYF-F | IRT |
قطر لوله (میلی متر) | DN10-DN2000 | ||
منبع تغذیه | 100-240 VAC / 18-36 VDC | ||
دقت | + 0.5٪ | + 0.5٪ | + 0.5٪ |
مصرف برق | <6w | <6w | <6w |
رتبه بندی محفظه | IP65 | IP68 | IP65 |
دمای مایع | -25-120 | -25-120 | -25-120 |
دمای محیط | -25-50 | -25-50 | -25-50 |
رطوبت نسبی | 10-90٪ | 10-90٪ | 10-90٪ |
نسبت متر | 1: 100 | 1: 100 | 1: 100 |
جهت جریان | جریان دو جهته | جریان دو جهته | جریان دو جهته |
ارتباطات | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
خروجی سیگنال | 4-20mA / نبض / فرکانس | 4-20mA / نبض / فرکانس | 4-20mA / نبض / فرکانس |
دقت
قطر لوله (میلی متر) | سرعت (متر بر ثانیه) | دقت |
3-20 | کمتر از 0.3 | + 0.25٪ FS |
0.3-1 | + 1.0٪ بازخوانی | |
1-15 | + 0.25٪ بازخوانی | |
25-600 | 0.1-0.3 | + 0.25٪ FS |
0.3-1 | + 0.5٪ بازخوانی | |
1-15 | + 0.3٪ بازخوانی | |
700-3000 | کمتر از 0.3 | + 0.25٪ FS |
0.3-1 | + 1.0٪ بازخوانی | |
1-15 | + 0.25٪ بازخوانی |
انتخاب مدل
توجه به انتخاب نوع محلی و نوع راه دور:
نوع از راه دور به این معنی است که نمایشگر فرستنده و مبدل در مکان های مختلف نصب شده است ، پیشنهاد می شود انتخاب کنید
از راه دور در شرایط زیر:
نه | مدل | ||||||||
YF | جریان سنج الکترومغناطیسی | ||||||||
TF | توربین | ||||||||
VF | ووتکس | ||||||||
LX | چرخ پره | ||||||||
تی | التراسونیک | ||||||||
حالت نمایش E / F | E: نمایشگر جمع و جور / محلی ، F: نمایشگر از راه دور | ||||||||
لوله دیا | نوع (میلی متر) | ||||||||
xxxx |
15 ، 20 ، 25 ، 32 ، 40 ، 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 250 ، 300 ، 400 ، 500 ، 600 ، 800 ، 1000 |
||||||||
کد | دقت | ||||||||
1 | + 0.5٪ FS | ||||||||
2 | + 1.0٪ FS | ||||||||
3 | + 0.2٪ FS | ||||||||
کد | نوع | ||||||||
N | مبدل: 12/24 VDC ، خروجی پالس | ||||||||
آ | فرستنده: 24VDC ، 4-20mA outpt | ||||||||
ب | هوشمند ، باتری شیر ، نمایشگر محلی ندارد | ||||||||
G | نمایشگر محلی ، محلی ، خروجی 4-20mA | ||||||||
C1 | صفحه نمایش هوشمند ، محلی ، RS485 | ||||||||
C2 | صفحه نمایش هوشمند ، محلی ، HART | ||||||||
کد | نوع | ||||||||
س | محفظه فولاد کربن | ||||||||
ل | مسکن فولاد ضد زنگ | ||||||||
G | محفظه فشار بالا | ||||||||
HL | الکترود 316L | ||||||||
HTi | الکترود تیتانیوم | ||||||||
HTa | الکترود تانتلم | ||||||||
HC | الکترود Hastelloy-C | ||||||||
L1 | رسانه های مایع | ||||||||
L2 | رسانه گاز | ||||||||
پ | جبران فشار | ||||||||
تی | جبران درجە حرارت | ||||||||
PT | فشار و دماجبران خسارت | ||||||||
F | بوش PTFE | ||||||||
ایکس | آستر لاستیکی | ||||||||
نمونه: IYF-E-0100-1-C1-S-HL-L1-F ، اندازه گیری صفحه نمایش محلی ، قطر: 100 میلی متر ، + 0.5 0.5 FS ، محفظه فولاد کربن ، هوشمند ، 4-20mA outpt ، RS485 ، 316L الکترود ، متر رسانه مایع ، بوش PTFE |
مایع اندازه گیری قابل اجرا:
رسانه اندازه گیری غیر قابل اجرا
قطر لوله ، حجم جریان و بعد محصول
دیا | حجم جریان (متر مکعب در ساعت) | ابعاد محصول (میلی متر) | |||||
(میلی متر) | طبیعی | حداقل | حداکثر | ل | د | ح | H1 |
15 | 1.5 | 06/0 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 29/0 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 83/2 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 22/45 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
کاربردهای صنعتی
شیمیایی | غذا و نوشیدنی | آسیاب کاغذ |
متالورژی | حفاظت از محیط زیست | هیدرولیک |
معدن | ضد زنگ | نفت |
داروخانه | تهویه کننده هوا | تصفیه خانه پساب |
نمک زدایی آب دریا | داروخانه | تصفیه آب |
مزیت رقابتی
جزئیات نمایش
خط تولید کالیبراسیون ترانسفورماتور فولاد سیلیکونی تولید PCB در داخل
نحوه استفاده از جریان سنج مغناطیسی
فلومترهای الکترو مغناطیسی سرعت مایعات رسانا را در لوله ها مانند آب ، اسیدها ، سوزاننده و دوغاب ها اندازه گیری می کنند.جریان سنج های مغناطیسی می توانند به درستی اندازه گیری شوند که رسانایی الکتریکی مایع از تقریبا 5μS / cm بیشتر باشد.مراقب باشید زیرا استفاده از فلومترهای مغناطیسی روی مایعات با رسانایی کم مانند آب دیونیزه ، آب تغذیه شوفاژ یا هیدروکربن ها می تواند باعث خاموش شدن فلومتر و اندازه گیری جریان صفر شود.
