محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | CE, EXD |
شماره مدل: | YR-E80-1 |
مقدار حداقل تعداد سفارش: | 1 |
جزئیات بسته بندی: | کارتن / کیف چوبی |
زمان تحویل: | 10-15 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 2000 مجموعه در هر ماه |
دقت: | 0.2٪ ، 0.5٪ | نام محصول: | حرارت سنج الکترومغناطیسی ، اندازه گیری انرژی |
---|---|---|---|
رسانه های مایع: | مایع رسانا ، آب | خروجی: | 4-20 میلی آمپر ، نبض ، فرکانس |
ارتباطات: | Modbus RS485 ، بانکت ، Mbus ، GPRS | دمای متوسط: | -20 ℃ ~ + 120 ، -20 درجه سانتیگراد - +180 درجه سانتیگراد ، ≤120 ℃ ، -40 ~ 180 |
فشار کار: | 16 بار / 1.6 مگاپاسکال / 232 psi / PN16 | طریقه استفاده: | سیستم گرمایشی ، سیستم تهویه مطبوع ، فاضلاب ، فاضلاب ، STP ، ETP |
نرخ جریان: | 0.01 - 15 m / s ، وضوح: 0.0001 m / s | بوش: | PTFE ، Rubber ، NR |
برجسته: | متر جریان جرمی حرارتی الکترود 316L,متر جریان جرم حرارتی RS485,متر جریان جرم حرارتی DN10 |

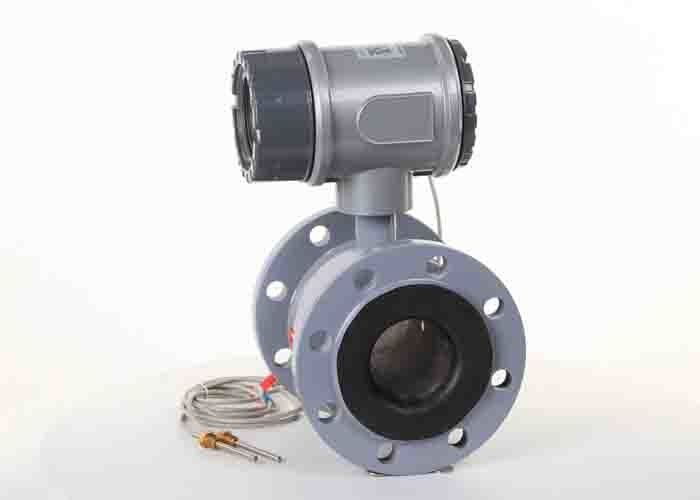

متر جریان الکترومغناطیسی جریان آب ، متر جریان جرم حرارتی ، الکترود متر حرارت 316L
شرح
حرارت سنج مغناطیسی ما بر اساس قانون القای الکترومغناطیسی فارادی کار می کند.ما حق ثبت اختراع خود را داریم: ZL2010 20145263.9 و ZL2011301682.این شامل: اندازه گیری جریان ، واحد ادغام گرما و سنسور دما است.متر مغناطیسی برای بهبود دقت و قابلیت اطمینان تجارت تنظیم شده است در تهویه مطبوع ، سیستم تهویه مطبوع مرکزی.
متر حرارتی الکترومغناطیسی از رابطه بین میزان جریان و اثر خنک کننده برای اندازه گیری مستقیم جریان جرم استفاده می کند.فاقد قطعات متحرک و کمترین میزان تهاجمی ، جریان سنج های حرارتی یک محلول بسیار تکرارپذیر ، دقیق ، کم هزینه ، نصب آسان برای اندازه گیری جریان و محاسبه مصرف انرژی را ارائه می دهند.ما جریان سنج های مناسب برای استفاده در لوله ها و کانال ها ، از DN10 تا DN2000 را ارائه می دهیم.
نظریه اندازه گیری
فلومترهای الکترومغناطیسی با استفاده از قانون القایی فارادی می توانند جریان را تشخیص دهند.درون یک جریان سنج مغناطیسی ، یک سیم پیچ الکترومغناطیسی وجود دارد که یک میدان مغناطیسی تولید می کند و الکترودهایی که نیروی الکتروموتور (ولتاژ) را می گیرند.
امکانات
برنامه های کاربردی
آب شهری
مایع صنعتی
فاضلاب
آبیاری
مواد شیمیایی
منبع تغذیه
داروسازی
غذا
گیاهان کاغذی
معادن متالورژی
داده های تکنیکی
نام محصول | جریان سنج الکترومغناطیسی | ||
نوع محصول | نمایشگر محلی | جمع و جور | نمایش از راه دور | مبدل سیگنال |
مدل | IYF-E | IYF-F | IRT |
قطر لوله (میلی متر) | DN10-DN2000 | ||
منبع تغذیه | 100-240 VAC / 18-36 VDC | ||
دقت | + 0.5٪ | + 0.5٪ | + 0.5٪ |
مصرف برق | <6w | <6w | <6w |
رتبه بندی محفظه | IP65 | IP68 | IP65 |
دمای مایع | -25-120 | -25-120 | -25-120 |
دمای محیط | -25-50 | -25-50 | -25-50 |
رطوبت نسبی | 10-90٪ | 10-90٪ | 10-90٪ |
نسبت متر | 1: 100 | 1: 100 | 1: 100 |
جهت جریان | جریان دو جهته | جریان دو جهته | جریان دو جهته |
ارتباطات | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
خروجی سیگنال | 4-20mA / نبض / فرکانس | 4-20mA / نبض / فرکانس | 4-20mA / نبض / فرکانس |
دقت
قطر لوله (میلی متر) | سرعت (متر بر ثانیه) | دقت |
3-20 | کمتر از 0.3 | + 0.25٪ FS |
0.3-1 | + 1.0٪ بازخوانی | |
1-15 | + 0.25٪ بازخوانی | |
25-600 | 0.1-0.3 | + 0.25٪ FS |
0.3-1 | + 0.5٪ بازخوانی | |
1-15 | + 0.3٪ بازخوانی | |
700-3000 | کمتر از 0.3 | + 0.25٪ FS |
0.3-1 | + 1.0٪ بازخوانی | |
1-15 | + 0.25٪ بازخوانی |
انتخاب مدل
توجه به انتخاب نوع محلی و نوع راه دور:
نوع از راه دور به این معنی است که نمایشگر فرستنده و مبدل در مکان های مختلف نصب شده است ، پیشنهاد می شود انتخاب کنید
از راه دور در شرایط زیر:
نه | مدل | ||||||||
YF | جریان سنج الکترومغناطیسی | ||||||||
TF | توربین | ||||||||
VF | ووتکس | ||||||||
LX | چرخ پره | ||||||||
تی | التراسونیک | ||||||||
حالت نمایش E / F | E: نمایشگر جمع و جور / محلی ، F: نمایشگر از راه دور | ||||||||
لوله دیا | نوع (میلی متر) | ||||||||
xxxx |
15 ، 20 ، 25 ، 32 ، 40 ، 50 ، 65 ، 80 ، 100 ، 125 ، 150 ، 200 ، 250 ، 300 ، 400 ، 500 ، 600 ، 800 ، 1000 |
||||||||
کد | دقت | ||||||||
1 | + 0.5٪ FS | ||||||||
2 | + 1.0٪ FS | ||||||||
3 | + 0.2٪ FS | ||||||||
کد | نوع | ||||||||
N | مبدل: 12/24 VDC ، خروجی پالس | ||||||||
آ | فرستنده: 24VDC ، 4-20mA outpt | ||||||||
ب | هوشمند ، باتری شیر ، نمایشگر محلی ندارد | ||||||||
G | نمایشگر محلی ، محلی ، خروجی 4-20mA | ||||||||
C1 | صفحه نمایش هوشمند ، محلی ، RS485 | ||||||||
C2 | صفحه نمایش هوشمند ، محلی ، HART | ||||||||
کد | نوع | ||||||||
س | محفظه فولاد کربن | ||||||||
ل | مسکن فولاد ضد زنگ | ||||||||
G | محفظه فشار بالا | ||||||||
HL | الکترود 316L | ||||||||
HTi | الکترود تیتانیوم | ||||||||
HTa | الکترود تانتلم | ||||||||
HC | الکترود Hastelloy-C | ||||||||
L1 | رسانه های مایع | ||||||||
L2 | رسانه گاز | ||||||||
پ | جبران فشار | ||||||||
تی | جبران درجە حرارت | ||||||||
PT | فشار و دماجبران خسارت | ||||||||
F | بوش PTFE | ||||||||
ایکس | آستر لاستیکی | ||||||||
نمونه: IYF-E-0100-1-C1-S-HL-L1-F ، اندازه گیری صفحه نمایش محلی ، قطر: 100 میلی متر ، + 0.5 0.5 FS ، محفظه فولاد کربن ، هوشمند ، 4-20mA outpt ، RS485 ، 316L الکترود ، متر رسانه مایع ، بوش PTFE |
مایع اندازه گیری قابل اجرا:
رسانه اندازه گیری غیر قابل اجرا
قطر لوله ، حجم جریان و بعد محصول
دیا | حجم جریان (متر مکعب در ساعت) | ابعاد محصول (میلی متر) | |||||
(میلی متر) | طبیعی | حداقل | حداکثر | ل | د | ح | H1 |
15 | 1.5 | 06/0 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 29/0 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0.45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 83/2 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17.66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 22/45 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
کاربردهای صنعتی
شیمیایی | غذا و نوشیدنی | آسیاب کاغذ |
متالورژی | حفاظت از محیط زیست | هیدرولیک |
معدن | ضد زنگ | نفت |
داروخانه | تهویه کننده هوا | تصفیه خانه پساب |
نمک زدایی آب دریا | داروخانه | تصفیه آب |
مزیت رقابتی
جزئیات نمایش
خط تولید کالیبراسیون ترانسفورماتور فولاد سیلیکونی تولید PCB در داخل
نحوه استفاده از جریان سنج مغناطیسی
فلومترهای الکترو مغناطیسی سرعت مایعات رسانا را در لوله ها مانند آب ، اسیدها ، سوزاننده و دوغاب ها اندازه گیری می کنند.جریان سنج های مغناطیسی می توانند به درستی اندازه گیری شوند که رسانایی الکتریکی مایع از تقریبا 5μS / cm بیشتر باشد.مراقب باشید زیرا استفاده از فلومترهای مغناطیسی روی مایعات با رسانایی کم مانند آب دیونیزه ، آب تغذیه شوفاژ یا هیدروکربن ها می تواند باعث خاموش شدن فلومتر و اندازه گیری جریان صفر شود.
