محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | NSF |
شماره مدل: | 77C-DN50-3 |
مقدار حداقل تعداد سفارش: | 50 قطعه |
جزئیات بسته بندی: | کارتن + پالت |
زمان تحویل: | 15-21 روز |
شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
قابلیت ارائه: | 20000 مجموعه در ماه |
سبک: | اتصالات لوله انتهای شیاردار | فشار: | 1200 psi / 83 بار |
---|---|---|---|
قطر: | DN25-DN1200 ، 1 "-48" | واشر: | EPDM |
پیچ و مهره: | SS304 | مصالح ساختمانی: | SS304 ، 316 ، 316L ، 2205 دوبلکس ، فوق العاده دوبلکس 2507 ، داکت داغ گالوانیزه داغ |
مدل: | 77C-DN25 | کاربرد: | طرح تصفیه آب UF / RO / فاضلاب ، محل کار |
شکل: | مستقیم ، برابر | نام محصول: | اتصالات شیار دار ، اتصال انعطاف پذیر شیاردار |
برجسته: | بست های اتصال SS304,بست های اتصال 60 میلی متری آتش نشانی,بست های کوپلینگ شیار DN25 |

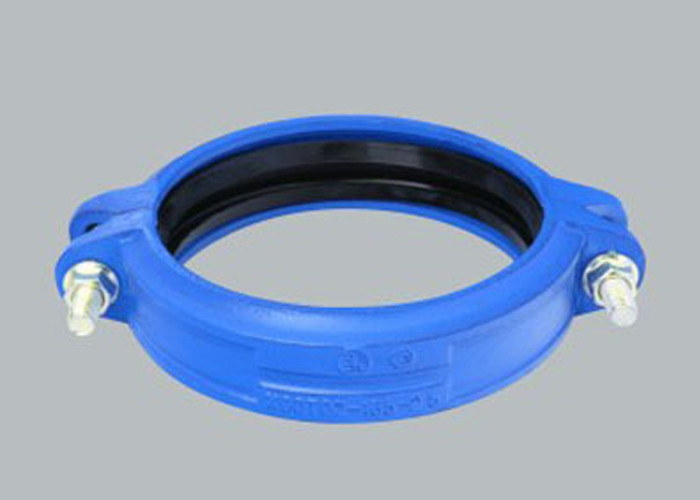

اتصال دهنده های محکم آتش نشانی محکم اتصال دهنده 60 میلی متر 8 اینچ DN89
شرح
گیره اتصال شیار می تواند: کوپل های انعطاف پذیر یا کوپل های سفت و سخت باشد.کوپل های انعطاف پذیر نوع ویکاتولیک برای اتصال سیستم های لوله شیاردار طراحی شده اند.برای عملکرد اتصالات لوله شیار دار / اتصالات اتصالات لوله ، اتصالات سفت و محکمی طراحی شده است که لوله های شیار دار را به هم متصل می کند تا هیچ حرکت نسبی بین آنها وجود نداشته باشد.کوپلینگ های شیار سفت و محکم معمولاً زمانی مورد استفاده قرار می گیرند که به تراز دقیق دو لوله / شفت شیار دار نیاز باشد.ناهماهنگی قابل توجه شعاعی یا محوری می تواند باعث ایجاد تنش زیاد و منجر به خرابی زودرس شود.
مشخصات فنی
اتصالات سریع مواد محفظه:
نایلون ، سایر مواد کامپوزیتی ، پلاستیکی در صورت نیاز.
پیچ و مهره:
واشر لاستیکی یا مهر و موم:
مهر و موم واشر به شکل C است ، ساخته شده از واشر استاندارد EPDM (مونومر اتیلن پروپیلن دین) برای آب سرد ، آب گرم ، اسید کمیاب ، هوای بدون روغن و محصول شیمیایی متعدد (-50 ~ -50). برای وسایلی مانند نفت مناسب نیست
برگه اطلاعات
اسمی اندازه |
لوله OD |
فشار رتبه بندی |
انتهای لوله جدایش، جدایی |
ابعاد | ||
آ | ب | ج | ||||
میلی متر | میلی متر | psi | میلی متر | میلی متر | میلی متر | میلی متر |
که در | که در | بار | که در | که در | که در | که در |
25 1 |
33.4 1.315 |
300 20.67 |
0-1.6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 1.5 |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
60.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
96 3.780 |
148 5.827 |
44 1.732 |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
152 5.984 |
44 1.732 |
80 3 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
100 4 |
114.3 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
150 6 |
168.3 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
252 9.921 |
55 2.165 |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.83 |
60 2.362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14.409 |
435 17.126 |
64 2.520 |
برنامه های کاربردی
آب پاک | اسمز معکوس |سیستم RO ، اولترافیلتراسیون |سیستم UF ، نمک زدایی آب دریا ، |
فاضلاب | تصفیه آب ، تصفیه فاضلاب ، نمک زدایی آب دریا ، تصفیه خانه پساب |
لوله کشی شیار دار | حفاظت در برابر آتش ، ساخت و سازهای صنعتی ، دریانوردی ، معدن ، نفت ، گاز و مواد شیمیایی ، تولید برق |

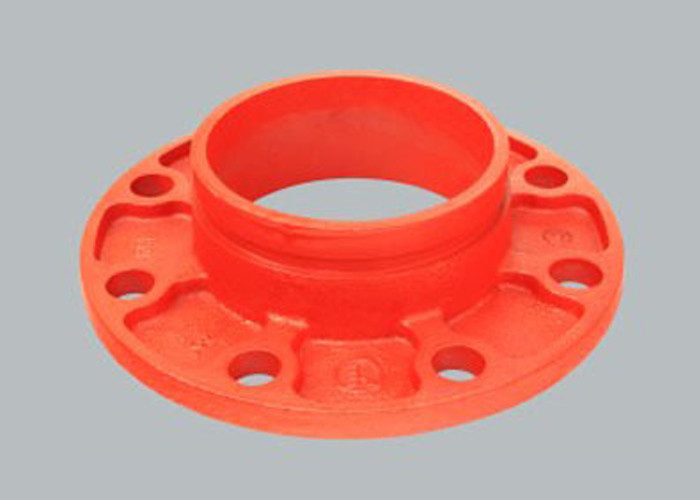

لوله و اتصالات
مزیت رقابتی
طراحی فرآیند Cast توسط Castsoft CAD و CAE
کنترل دقیق فرآیند تولید
کنترل کیفیت مواد ریخته گری
آزمایشگاه مواد فلزی برای آزمایش ویژگی های ترکیبی ، متالوگرافی و مکانیکی
ظاهر کامل
انطباق استاندارد دقیق آزمون با UL213 و FM1920
استاندارد دقیق برای آب بندی تولید واشر و آزمایش مواد.
