محل منبع: | چین |
---|---|
نام تجاری: | Runpaq |
گواهی: | CE |
شماره مدل: | 17B8 |
مقدار حداقل تعداد سفارش: | 1000 قطعه |
جزئیات بسته بندی: | فوم + جعبه |
زمان تحویل: | 10-15 روز |
شرایط پرداخت: | T / T ، L / C ، Western Union ، D / P |
قابلیت ارائه: | 100000 / ماه |
توصیفی: | مبدل پیزو التراسونیک | فرکانس مرکز: | 975 +/- 30 هرتز |
---|---|---|---|
ظرفیت استاتیک: | 500PF +/- 20 | امپدانس رزونانس: | <100 Ω |
انتقال زاویه پرتو: | 5 تا 10 درجه | دریافت حساسیت: | > 120 میلی ولت (نیم موج) |
انتشار سطح: | <i>Dia.</i> <b>دیا.</b> <i>15 mm</i> <b>15 میلی متر</b> | سطح نصب: | <i>Dia.</i> <b>دیا.</b> <i>21 mm</i> <b>21 میلی متر</b> |
فشار: | > 3.0 مگاپاسکال | سیم کشی: | مرکز |
نوع سیم کشی: | سیم محافظ | مواد خانه: | پلیمر SS304+ |
برجسته: | IP68 حفاظت التراسونیک پیزو مبدل,سنسور جریان آب اولتراسونیک 1MHZ,مبدل التراسونیک پیاز 21 میلی متری نصب |

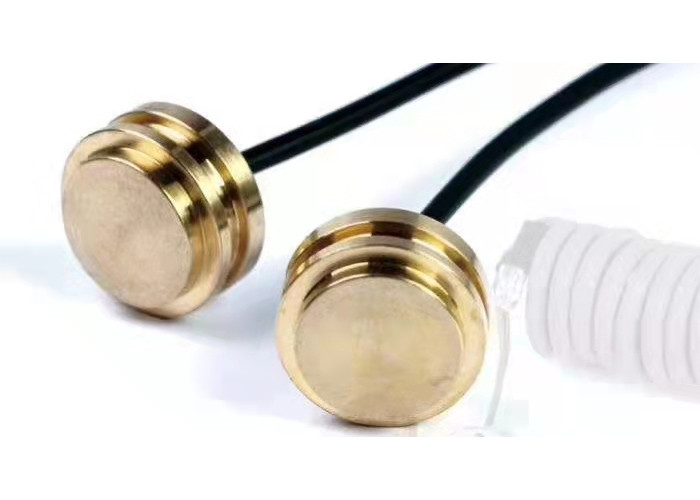

سنسور جریان آب فراصوت ، مبدل پیزو اولتراسونیک 1MHZ
کاربرد مبدل التراسونیک:
جریان سنج اولتراسونیک همراه با مبدل پیزوالکتریک برای اندازه گیری سرعت جریان مایع با انتشار امواج مافوق صوت در محیط مایع استفاده می شود.علاوه بر اندازه گیری جریان ، مبدلهای پیزوالکتریک اولتراسونیک نیز می توانند برای اندازه گیری سطح مایع استفاده شوند.اینها عمدتا برای برنامه های اندازه گیری مانند بازرسی ، B-medical ، تجهیزات زیبایی ، مبدل های صوتی ، میکرو درایوها ، کنتورهای حرارتی اولتراسونیک ، کنتورهای آب ، جوشکارها ، پاک کننده ها ، جریان سنج های مافوق صوت و غیره استفاده می شوند.
اصل کار مبدل اولتراسونیک:
مبدل های اولتراسونیک پیزوالکتریک در جریان سنج های مافوق صوت استفاده می شود.آنها از امواج صوتی برای تعیین سرعت جریان سیال از طریق یک لوله بسته استفاده می کنند و بازتاب آنها در سیال یکسان است.فرستنده زمان بالادست و پایین دست را پردازش می کند تا میزان جریان را تعیین کند.
سنسور اولتراسونیک:
مبدل اولتراسونیک با فرکانس بالا ، که از یک عنصر فعال ، یک پشت و صفحه فرسوده تشکیل شده است.عنصر فعال آن یک ماده پیزوالکتریک یا تک کریستال است که انرژی الکتریکی را به انرژی مافوق صوت تبدیل می کند.همچنین انرژی اولتراسونیک را پس گرفته و به انرژی الکتریکی تبدیل می کند.
برگه اطلاعات محصول
پارامترهای فنی | |||||
مدل | 17B | فرکانس مرکز | 975 + 30 کیلوهرتز | ظرفیت استاتیک | 500 PF + 20٪ |
امپدانس رزونانس | <110 Ω | حفاظت | IP68 | دمای کار | <90 |
فشار | > 3.0 مگاپاسکال | انتقال زاویه پرتو | 5 - 10 |
دريافت كردن حساسیت |
> 300 میلی ولت (نیم موج) |
مصالح ساختمانی | پلیمر SS304+ | انتشار سطح | دیا.17 میلی متر | سطح نصب | دیا.21 میلی متر |
مهر |
اپوکسی کپسوله سازی |
سیم کشی | مرکز | نوع سیم |
دیا.2.5 میلی متر دو هسته ای |
مورد 17SLW | واحد | استاندارد V | مورد | واحد | استاندارد V |
مرکز F (Fr) | کیلوهرتز | 30 9 970 | تابش پرتو A | به | 5-10 |
طنین انداز (R0) | Ω | <110Ω | حفاظت | IP65 | |
C استاتیک (Cپ) | pF | 900 ± 20 | فشار | MPa | 2.6 پوند |
دریافت حساسیت | mv | > 280mv (نصف) | راه اصلی سیم | میلی متر | مرکز سنسور |
دامنه | میلی متر | مهر | پرکن اپوکسی | ||
درجه حرارت | ℃ | <70 درجه | دیافراگم | میلی متر | Φ21 |
ولتاژ | V | 3 | مصالح خانه | مولکولی بالا | |
NTC |
3950 10K 1 |
مولفه های
گزینه های مختلف:
