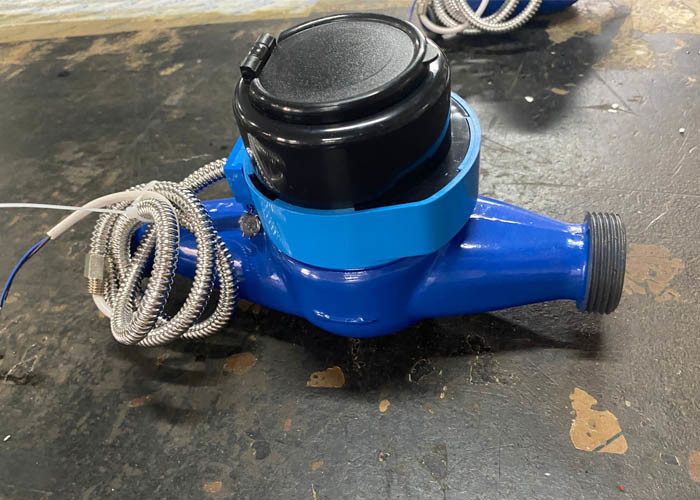

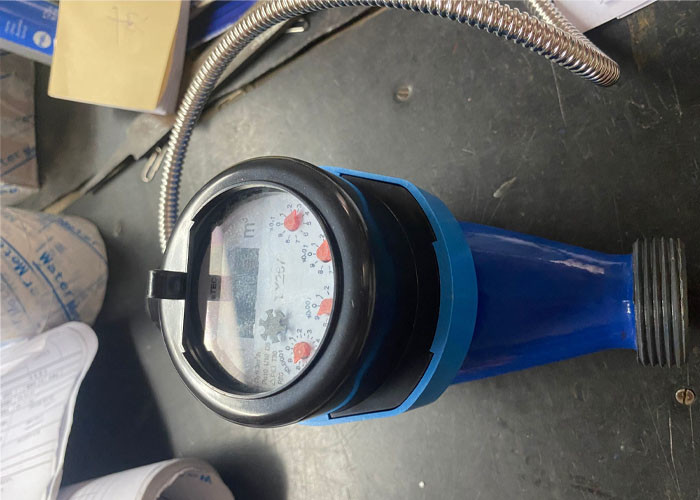

آب سنج هوشمند DN15 Wired Mbus Residential Smart Meter کاملا مهر و موم شده است

کنتور آب هوشمند DN15 سیمی mbus ، ثبت نام کامل مهر و موم شده

مقدمه کلی

این کنتور آب هوشمند جدید ، یکی از انواع کنتور آب AMR است.Communicaiton از طریق سیم Mbus ، پروتکل CJ188 ، به راحتی برای خواندن از راه دور انجام می شود.کنتور آب پایه از نوع متر سنج آب پروانه چند جت ، ثبت شده کاملاً مهر و موم شده است.نوع کنتور آب می تواند در محیط با رطوبت بالا کار کند ، اما مه در داخل رجیستر وجود ندارد ، بنابراین می تواند به وضوح بخواند.

منطق کار

1. دستگاه ارتباطی اساسی: جمع آوری و اندازه گیری متر M-BUS داده ها را توسط خط M-BUS با 4 کانال منتقل می کند و می تواند متر را با توجه به هر ساختار توپولوژیکی متصل کند.باتری پشتیبان بسازید ، می تواند به طور معمول 48 ساعت کار کند و در صورت قطع برق ، داده ها می توانند به مدت 10 سال ذخیره شوند.

2. ارتباط رله ای: ارتباط لایه میانی یعنی ارتباط بین متمرکز کننده و جمع کننده.این ارتباط از طریق RF بی سیم ، بدون نیاز به خط ارتباطی است.فاصله ارتباط بی سیم بین متمرکز کننده و جمع کننده می تواند در محیط باز 3 کیلومتر باشد.

3. ارتباطات انتقال بالا: روشهای ارتباطی زیر نشان می دهد که می توان بین مرکز متمرکز و مرکز مدیریت انتخاب کرد.

(الف) حالت ارتباط GPRS

(ب) حالت ارتباط خط تلفن

(ج) حالت ارتباطی RS232

(د) حالت ارتباطات اترنت

برنامه های کاربردی:

تأمین آب صنعتی و تجاری ، اندازه گیری حجم آب حجم و اندازه گیری خودکار کنتور برای استفاده ، آبیاری.

کارکرد

1. طراحی کاملا مهر و موم شده ، ضد آب.

2. به طور خودکار موقعیت کد چرخ را حفظ کنید و نیازی به شروع ندارید.

3. اجتناب از حمله مغناطیسی قوی خارجی ، عملکرد بالای ضد تداخل.

4. به طور موثر پدیده معکوس و چکشکاری را حل کنید.

5. اتخاذ پورت ارتباطی M-BUS ، که دارای ارتباطات از راه دور است.

6. بدون نیاز به منبع تغذیه برای کارهای روزانه.

7. با عملکرد کنترل سوپاپ از راه دور که می تواند از راه دور آب را متوقف کند.

امکانات

• درایو مغناطیسی Dry Dial
• نوع ضد مغناطیسی ، محافظت شده در برابر دستکاری مغناطیسی خارجی
• دستگاه ثبت شده در خلاء ، مقاوم در برابر سرما ، خواندن روشن را برای مدت طولانی حفظ می کند
• موجود برای آب سرد 0 ~ 45 درجه سانتی گراد
• ثبت را می توان در هر جهت برای خواندن راحت چرخاند
• دقت بالا ، مترها مطابق استاندارد ISO-4064 هستند
• بدنه برنجی را می توان رنگ آمیزی یا پودر کرد
• عملیات RF ، GSM/GPRS ، پیش پرداخت

کارایی:

• دبی اسمی Qn 1.5 m³/h تا 15m³/h ، Q3 2.5m³/h تا 25m³/h
• مقدار R در صورت درخواست R80 / 100 /125 /160 است
• مناسب برای آب سرد و گرم
• درج متر قابل تعویض موجود است
• خوانایی خوب حتی در شرایط عملیاتی شدید
• به صورت اختیاری با کنتاکتورهای پالس قابل مقاوم سازی است

متر آب وضعیت عملکرد:

• دمای آب: 0.1 ℃ ～ 40 ℃ برای آب سرد
  30 ～ ～ 90 ℃ برای متر آب گرم.
• فشار آب: .01.0 مگاپاسکال

توجه داشته باشید:

• دقت اندازه گیری مطابق با استاندارد ISO 4064 کلاس B ..
• در صورت درخواست با طول های مختلف موجود است.در صورت درخواست در متر آب گرم موجود است.

حداکثر خطای مجاز:

(1) بین qt (شامل) و qs ± 2؛ است.
(2) بین qmin و qt (بدون محاسبه) 5 ± است.

برگه اطلاعات محصول

نصب و راه اندازی

• نصب کنتور آب نیازهای نصب ISO4064-2: 2005 را برآورده می کند
• کالیبر اندازه گیری آب باید با کالیبر لوله ها مطابقت داشته باشد و دبی مورد استفاده کمتر یا نزدیک به جریان دائمی است.محل نصب باید از قرار گرفتن در معرض ، سیل ، یخ زدگی و آلودگی جلوگیری کرده و برای نصب ، حذف و خواندن داده ها مناسب باشد.
• متر آب باید به صورت افقی نصب شود (سطح صفحه نمایش به سمت بالا است).
• ماسه ها و سنگها و سایر موارد موجود در خطوط لوله باید پاکسازی شوند.
• پیکان روی متر آب باید همان جریان آب در خط لوله باشد.
• اگر کنتور آب روی ورودی دیگ بخار نصب شده باشد ، بهتر است شیر ​​معکوس را روی خروجی آب نصب کنید تا از جریان برگشت آب گرم جلوگیری شود و بخار به کنتور آب آسیب برساند.

مزیت رقابتی:

• مطابقت با استانداردهای بین المللی: ISO4064 / GBT778 / Q / 320700JR05-2003
• کنترل دقیق فرآیند
• تجهیزات کالیبراسیون پیشرفته
• تیم مهندسی
