ساختمان سبز ، انتشار کربن کم
| محل منبع: | چین |
|---|---|
| نام تجاری: | Runpaq |
| گواهی: | NONE |
| شماره مدل: | K24 |
| مقدار حداقل تعداد سفارش: | 1000 قطعه |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 15-21 روز |
| شرایط پرداخت: | T / T ، L / C ، D / A ، D / P ، Western Union |
| قابلیت ارائه: | 200000 مجموعه در ماه |
| ولتاژ کار: | باتری لیتیوم 3.6 ولت | عملکرد: | باز شدن یا بسته شدن شیر توپی قابل تنظیم |
|---|---|---|---|
| جریان جاری خالی: | <25 میلی آمپر (23 درجه سانتی گراد) (موتور #300) | در حال بارگذاری کامل: | حدود 450 میلی آمپر |
| موتور: | موتور DC5V #300 | گشتاور: | <i>1.8 NM (2400:1);</i> <b>1.8 نیوتن متر (2400: 1) ؛</b> <i>2.5 NM (3400:1)</i> <b>2.5 نیوتن متر (34 |
| زمان باز / بسته شدن: | <i>< 10 S (2400:1);</i> <b><10 ثانیه (2400: 1) ؛</b> <i><15 S (3400:1)</i> <b><15 ثانیه | نرخ کاهش: | <i>2400 : 1 (For DN15 , 20);</i> <b>2400: 1 (برای DN15 ، 20) ؛</b> <i>3400:1 (for DN25)</i> <b>3400: |
| حفاظت: | IP66 | مدل: | K24 |
| برجسته کردن: | موتور سوپاپ 2.5VDC,موتور سوپاپ منطقه 1NM,موتور سوپاپ منطقه موتور دار |
||
فعال کننده موتور 1NM 2.5VDC برای باز شدن سوپاپ توپ |بسته ، 3/4 اینچ
توضیحات محصول

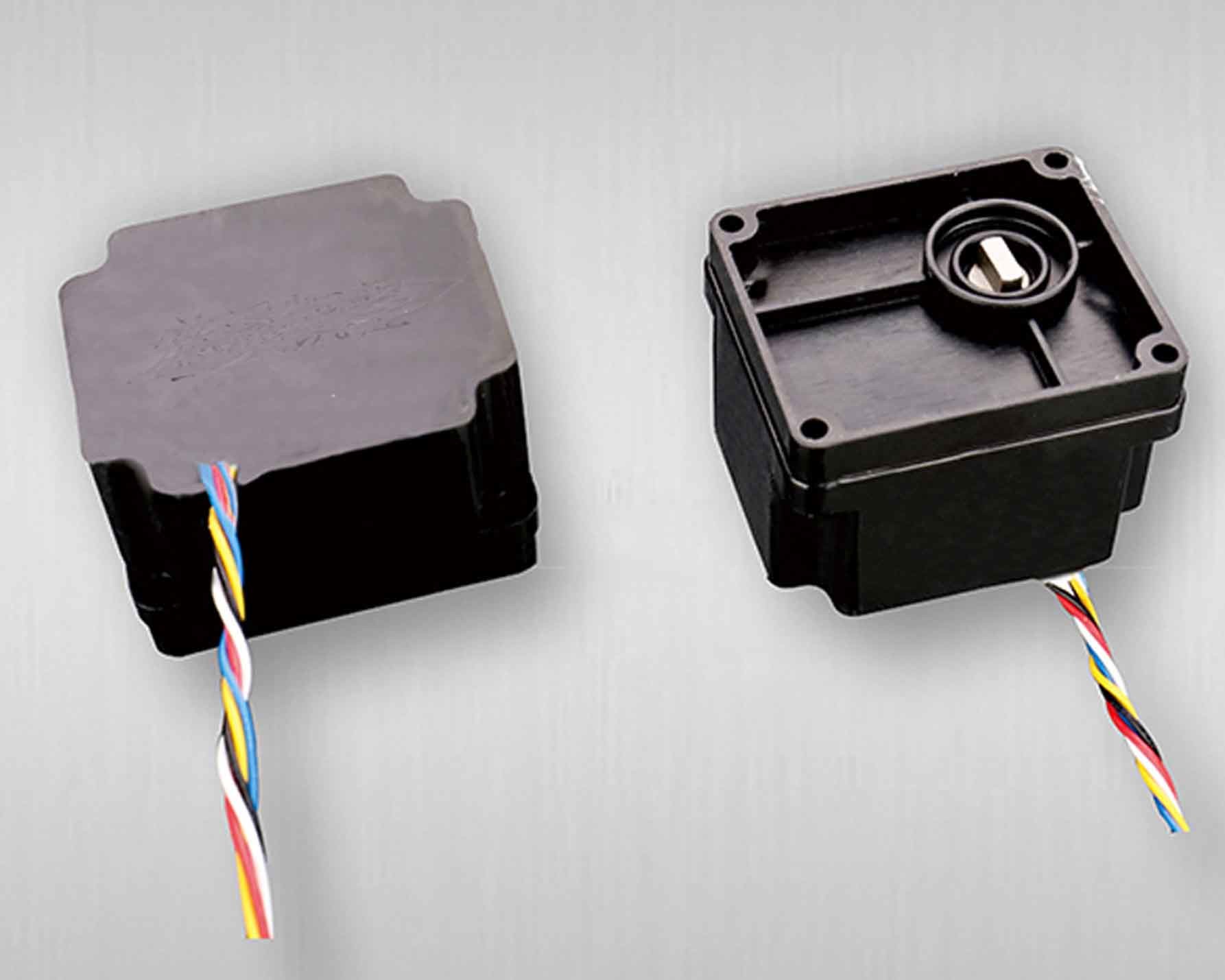

محرک موتور سوپاپ توپ محافظ IP66 است.این محرک های موتور DC2.5V برای باز یا بسته شدن شیر توپی ، با گشتاور ، نسبت کاهش سرعت و سرعت چرخش متفاوت موجود است.موتور محرک به خوبی برای باز یا بسته شدن شیر توپی موتور دار طراحی شده است.محدوده قطر سوپاپ: DN15 ، DN20 ، DN25 ، DN32 ، DN40 ، تا DN80. دامنه گشتاور از 1.8NM تا 4.5 NM است.کنترل جریان آب یا کنترل حرارت در تأسیسات آب ، HVAC ، مانند دریچه توپ مینی موتور ، آب سنج هوشمند با سوپاپ توپ ، شیر منطقه ، کنترل حرارت ، باید از طریق یک سوپاپ مینی موتوری کوچک انجام شود.
داده های فنی-مدل K24
1. ولتاژ: DC3.6 V (محدوده: DC2.5 - 5 V ، ولتاژ بیشتر ، گشتاور بزرگتر ، طول عمر کوتاه تر)
2. جریان در حالت آماده به کار: <25 میلی آمپر @ 3.6 ولت ، 23 درجه سانتی گراد
3. جریان با حداکثر بارگیری: <450 میلی آمپر (موتور #300)
4. گشتاور:> 1.8 نیوتن متر (2400: 1)> 2.5 نیوتن متر (3400: 1)
5. زمان باز/بسته شدن: <10S (2400: 1) <15 S (3400: 1)
6. نسبت کاهش سرعت: برای DN15 ، DN20 (2400: 1) ؛برای DN25 (3400: 1)
7. حفاظت: IP67
تعریف سیم کشی
| خیر | رنگ سیم | تعریف |
| 1 | آبی | در سیگنال موقعیت ، شیر باز است |
| 2 | سفید | در سیگنال موقعیت ، عمومی |
| 3 | رنگ زرد | در سیگنال موقعیت ، شیر بسته است |
| 4 | سیاه | مثبت (+) |
| 5 | قرمز | منفی (-) |
نمای کلی تولید
